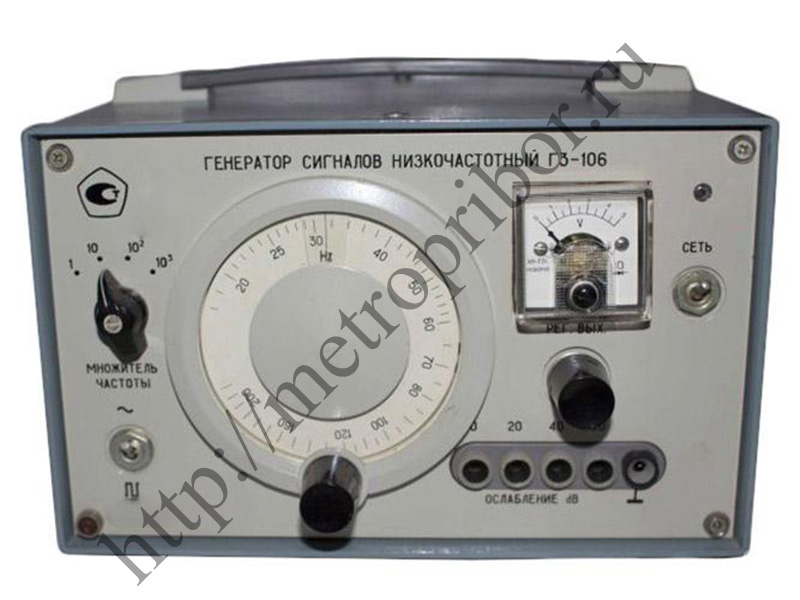

Генератор Г3-106

Г3-106 генератор сигналов низкочастотный является источником синусоидальных и прямоугольных электрических колебаний в диапазоне звуковой и ультразвуковой частоты. Генераторы Г3-106 могут использоваться как источники сигнала в системах контроля радиотехнических средств, в комплектах аппаратуры связи и дальней связи, в селективных и широкополосных системах. Технические характеристики Г3-106: Диапазон частот (4 поддиапазона) — от 20 Гц до 200 кГц. Основная погрешность установки частоты — ±(3+30/f)%. Нестабильность частоты: — за 15 минут — ±20·10–4·f; — за 3 часа — ±200·10–4·f. Выходное напряжение Г3-106 — 5 В. Выходное сопротивление — 600 Ом. Ослабление выходного напряжения: — с дискретностью через 20 дБ (с делителем) — от 0 до 60 дБ; — плавно регулируемое — (-22) дБ. Погрешность установки выходного напряжения: — установка опорного уровня — ±6%; — делителя — ±0,8 дБ. Нестабильность выходного напряжения: — за 15 минут — ±1%; — за 3 часа — ±10%. Коэффициент гармоник Г3-106 в диапазоне: — от 20 Гц до 200 Гц — 0,5; — от 200 Гц до 20 кГц — 0,3; — от 20 Гц до 200 кГц — 1. Параметры сигнала прямоугольной формы: — амплитуда — 5 В; — скважность — 2; — длительность фронта и среза — 150 нс. Питание от сети: — напряжением — 220±22 В; 115 В; — частотой — 50 Гц; 400 Гц. Питание от источника постоянного тока с напряжением — 27±0,54 В. Потребляемая мощность — 20 В·А. Габаритные размеры — 225?258?162 мм. Масса — не более 4,6 кг. Г3-106 — малогабаритный портативный генератор RC-типа с плавной установкой частоты в пределах каждого из 4 поддиапазонов. В режиме синхронизации низкочастотный генератор Г3-106 представляет собой активный фильтр и может применяться для уменьшения гармонических искажений синхронизирующего сигнала, повышения его выходного уровня, получения синусоидального сигнала из несинусоидального. Выходное напряжение отсчитывается по шкале встроенного вольтметра и выходному аттенюатору.
