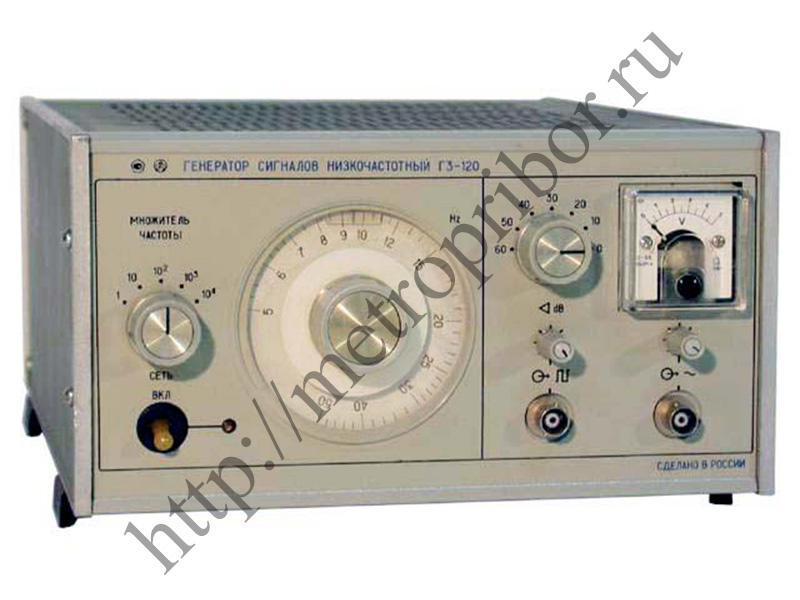

Генератор Г3-120

Диапазон частот: 5 Гц-500 кГц, синус, прямоугольник, выход 5 В на 600 Ом, универсальное питание. Технические характеристики: Диапазон частот: 5 Гц - 500 кГц (5 поддиапазонов). Пределы допускаемой основной погрешности установки, %: частоты: ±(3+30/f)%; выходного напряжения: ±6 (20 Гц - 500 кГц), ±10 (5 - 20 Гц). Коэффициент гармоник, %:  0,3 (20 - 200 Гц);  0,1 (200 Гц - 20 кГц);  0,5 (2О - 200 кГц);  1(200 - 500 кГц). Нестабильность частоты:  ±2*10-3 f до 200 кГц; 5*10-3 f до 500 кГц (за 15 мин); 2*10-2 f (за 3 ч). Параметры сигнала прямоугольной формы: амплитуда: 5 В (600 Ом), скважность: 2, длительность фронта и среза: 50 нс. Потребляемая мощность, В*А: при питании от сети переменного тока: 40 В*А, при питании от, источника постоянного тока (с преобразователем): 50 В*А. Питание: 220±22 В, 50±О,5 Гц или 220±11 В, 400± +28 -12Гц. Заменяет: Г3-36, Г3-36А, Г3-106 Рекомендуемая замена: Г3-132 Аналог: HP 33120A Масса: 5 кг, 2 кг. Габариты: генератора 232х134х323 мм; преобразователя:191х106х147 мм.
