Генератор Г3-33

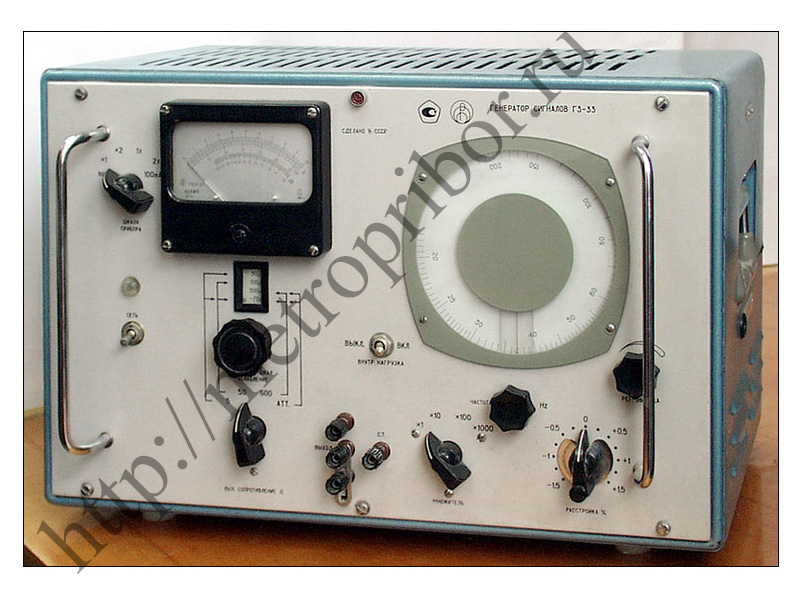

Генератор Г3-33 — представляет собой источник синусоидальных электрических колебаний звуковых и ультразвуковых частот. Прибор предназначенный для регулировки и испытания низкочастотных каскадов радиоаппаратуры. Диапазон частот: от 20 до 200 000Гц. Выходное сопротивление рассчитано на согласованные нагрузки 6; 60; 600 и 6000Ом. Питание прибора: от сети переменного тока напряжением 220В частотой 50Гц. Потребляемая мощность не превышает 150Вт. Прибор рассчитан для применения в лабораторных и заводских условиях. Генераторы Г3-33 — приборы настольного типа, состоящие из 3-х блоков, расположенных на разных шасси под углом 90 к низшему шасси. На нижнем горизонтальном шасси расположены: задающий генератор и выходное устройство, разделенные перегородкой. На правом вертикальном шасси расположен выходной усилитель, на левом — блок питания и вольтметр. Электрически все блоки соединены между собой кроссами, распаянными на монтажные колодки. Частотная шкала генератора Г3-33 расположена за передней панелью и закрыта органическим стеклом. Для плавного вращения шкалы используется верньерное устройство. Все органы управления и индикатора выведены на переднюю панель н имеют соответствующую гравировку. Габариты генераторов Г3-33 составляют 550?350?360 мм, а вес — не более 30кг. Технические характеристики Г3-33 Весь диапазон перекрывается при помощи четырех поддиапазонов: 1-й 20-200Гц; 2-й 200-2000Гц; 3-й 2000–20000Гц; 4-й 20000-200000Гц. Уход частоты после 30 минут предварительного прогрева не превышает: — за первый час работы 0,0025 °F Гц, — за последующие семь часов работы 0,0015 °F Гц Пределы плавной расстройки по частоте ±0,015 °F Гц. Погрешность по частоте составляет ±(0,02 °F+1)Гц. Погрешность вводимой расстройки составляет ±(0,003 + 0,3)Гц. Нормальная выходная мощность прибора генератор Г3-33 составляет 0,5Вт, а максимальная — 5Вт. Нелинейные искажения при нагрузке 600Ом, подключенной к выходу аттенюатора, не превышают: — при выходной мощности 0,5Вт на частотах от 400 до 5000Гц — 0,3%; — на частотах от 50 до 390Гц, от 5,1 до 20КГц — 0,7%; — при выходной мощности 5Вт на частотах от 60 до 20 000Гц — 3%. Неравномерность частотной характеристики относительно частоты 1000Гц при нагрузке 600Ом, подключенной к выходу аттенюатора, и номинальной мощности генераторов 0,5Вт не превышает ±0,5дБ в диапазоне частот от 20Гц до 20кГц и ±1дБ в диапазоне частот от 20 до 200кГц. Генератор Г3-33 имеет выходное сопротивление, рассчитано на согласованные нагрузки 6; 60; 600 и 6000Ом. Изменение выходного напряжения осуществляется плавно, а также с помощью аттенюатора ступенями через 10дБ до 100дБ относительно выходного уровня. Погрешность делений аттенюаторов при активной нагрузке 600Ом не превышает: — +0,5дБ в диапазоне частот от 20 до 20000Гц для затуханий от +30 до -70дБ; — ±0,5дБ в диапазоне частот от 20000 до 200000Гц для затуханий от +30 до -30дБ; — ±1дБ в диапазоне частот от 20 000 до 200 000Гц для затуханий от -40 до +70дБ. Напряжение на входе аттенюатора генератора Г3-33 контролируется стрелочным прибором, основная погрешность градуировки которого не превышает ±2,5% от верхнего предела измерения на частоте 1000Гц. При изменении напряжения питания на ±10% выходное напряжение генератора меняется не более чем на ±2%. Условия эксплуатации Нормальными условиями работы генератора являются: — температура окружающей среды — от +10С до +35С; — относительная влажность — 60%; — атмосферное давление — 750 мм.рт.ст.
