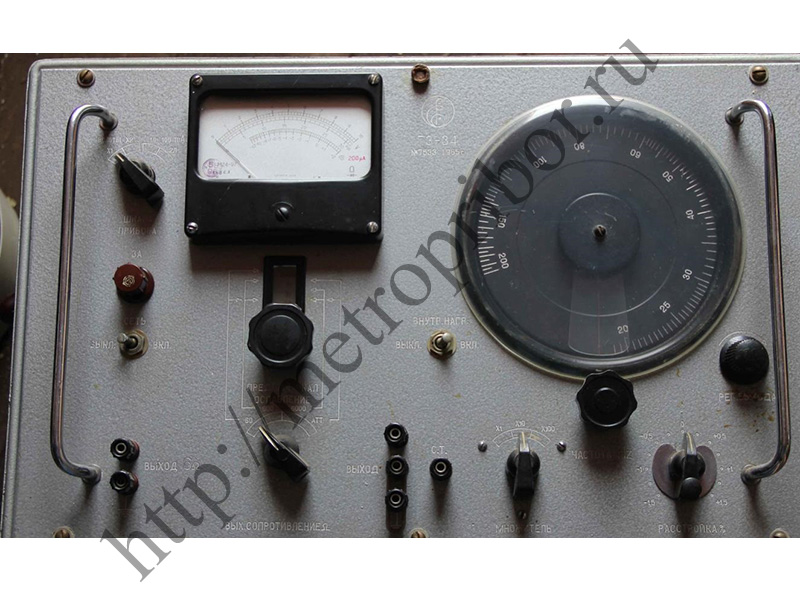

Генератор Г3-34

Генератор звуковой Г3-34 является источником синусоидальных колебаний звуковой частоты, а также измерительным генератором, предназначенным для регулировки и испытания низкочастотных каскадов радиоаппаратуры. Диапазон частот генератора — от 20 Гц до 20 000 Гц. Погрешность генератора по частоте — ±(0,02 °F+1) Гц. Нормальная выходная мощность — 0,5 Вт. Максимальная выходная мощность — 5 Вт. Конструкция генератора звукового Г3-34 состоит из трех блоков, расположенных на разных шасси под углом 90° С к нижнему шасси. На нижнем горизонтальном шасси располагается задающий генератор и выходное устройство, которые разделяются перегородкой. На правом вертикальном шасси размещается выходной усилитель, на левом — блок питания и вольтметр. Технические характеристики: Весь диапазон перекрывается при помощи трех поддиапазонов: от 20 Гц до 200 Гц, от 200 Гц до 2000 Гц и от 2000 Гц до 20 000 Гц. Нелинейные искажения при нагрузке 600 Ом, подключенной к выходу аттенюатора: — при выходной мощности 0,5 Вт на частотах от 400 Гц до 5000 Гц — 0,3%; — на частотах от 50 Гц до 390 Гц, от 5,1 кГц до 20 кГц — 0,7%; — при выходной мощности 5 Вт на частотах от 60 Гц до 20 000 Гц — 3%. Потребляемая мощность — 150 В·А. Время непрерывной работы — 8 ч. Время установления рабочего режима — 30 мин. Время безотказной работы — 1000 ч. Габариты — 550?350?360 мм. Вес прибора Г3-34 — не более 30 кг. Условия эксплуатации генераторов звуковых Г3-34: Температура окружающей среды — от +10° С до +35° С. Относительная влажность при +20° С — до 80%. Атмосферное давление — 750±30 мм рт. ст. Напряжение сети переменного тока — 220 В. Частота сети переменного тока — 50 Гц.
