Генератор Г4-106

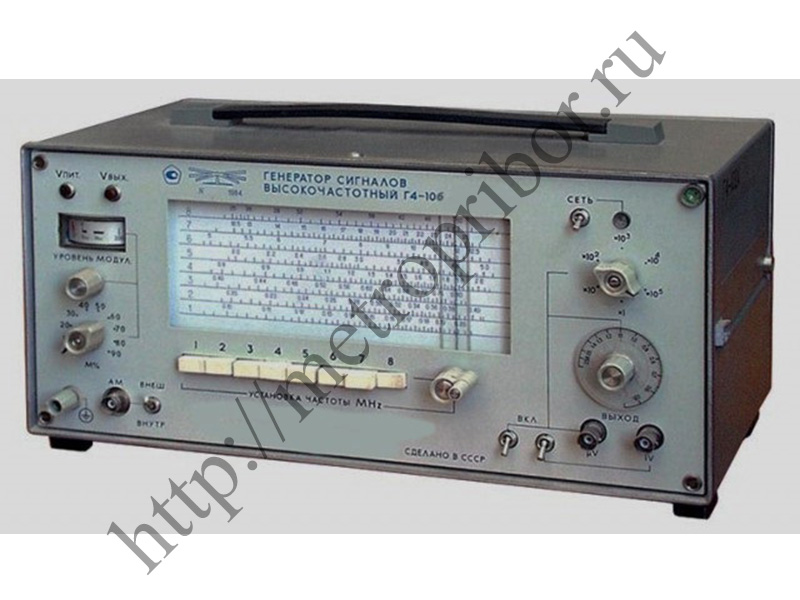

Генератор сигналов высокочастотный Г4-106 Также этот прибор может называться: Г4106, Г4 106, Г-4106, Г 4106, ГЧ-106, ГЧ106, ГЧ 106. Г4-106 генератор сигналов высокочастотный обеспечивает получение электрического сигнала с регулируемой калиброванной амплитудой и глубиной модуляции в диапазоне ультразвукового и частично радиовещательного диапазона. Сфера применения: проверка, контроль и настройка аппаратуры в диапазоне ультразвукового и частично радиовещательного диапазонов. Генераторы Г4-106 проводят исследование фильтров и усилителей промежуточных частот радиовещательных приемников. Технические характеристики Г4-106: Диапазон частот прибора Г4-106: — основной (7 поддиапазонов) — от 0,01 МГц до 12,5 МГц; — вспомогательный — от 0,43 МГц до 0,51 МГц. Погрешность установки частоты: — на частотах меньше 0,1 МГц — 1,5%; — на частотах больше 0,1 МГц — 1%. Нестабильность частоты за 15 мин — 2,5·10-4f + 30 Гц. Диапазон изменения выходного напряжения — от 0,1 мкВ до 0,5 мкВ. Относительная погрешность установки опорного уровня — 1 дБ. Уровень гармоник в выходном сигнале генератора — 26 дБ (5%). Пределы регулировки и отсчета коэффициента глубины модуляции — от 0 до 90%. Погрешность установки пределов величины модуляции — 10%. Коэффициент искажений огибающей модулирующего сигнала при глубине модуляции 80% — 5%. Диапазон частоты модуляции при внешней амплитудной модуляции — от 50 Гц до 10 кГц. Напряжение, необходимое для получения максимальной модуляции — 2 В. Виды работ генераторов Г4-106 — НГ, АМ. Габаритные размеры — не более 190?390?250 мм. Масса — до 11 кг. Условия эксплуатации Г4-106: Температура окружающего воздуха — от -10° С до +50° С. Относительная влажность при +30° С — до 98%. Питание от сети переменного тока: — частотой 50±0,5 Гц; — напряжением 220±22 В. Потребляемая мощность генераторов Г4-106 — 30 В·А.
