Генератор Г4-42

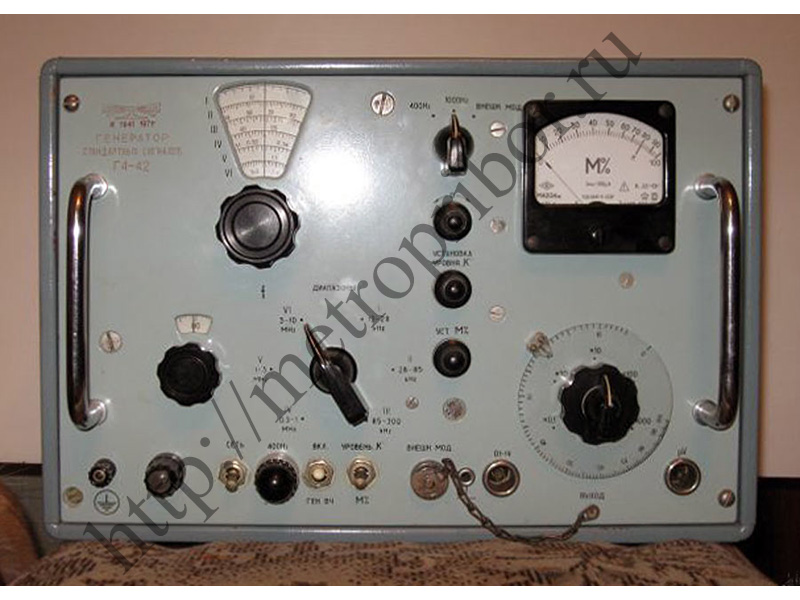

Генератор сигналов Г4-42 (Г-4-42; Г 4 42; Г 4–42; Г4 42) Изделие Г4-42 — генератор высокочастотных сигналов, предназначенный для проверки и настройки электронной аппаратуры. Диапазон частот — 0,012 МГц — 10 МГц. Напряжение питания, частота — 220В, 50Гц; 115В, 400Гц. Потребляемая мощность — 100Вт. Габаритные размеры — 388?289?285 мм. Масса — 18кг. Технические характеристики Г4-42 Приборы допускают основная погрешность установки частоты по шкале 1%. Дополнительная погрешность при изменении температуры на 10С — 0,7%. Генератор Г4-42 допускает следующие изменения частоты: — при регулировке уровня сигнала — 0,03 °F; — после прогрева в течении 1 час — 0,0002 °F+20Гц; — паразитная девиация частоты в режиме непрерывной генерации — 0,003 °F. Пределы изменения выходного калиброванного напряжения, которые допускает генератор Г4-42, находятся в диапазоне от 0,1 мкВ — 110 мВ. Наибольший уровень некалиброванного напряжения составляет 1В. Генераторы Г4-42 допускают следующие погрешности: — установки опорного напряжения — 4%; — установки ослабления аттенюатора — 11%. Нестабильность опорного напряжения после прогрева прибора составляет 2,5%. Коэффициент гармоник выходного сигнала генераторов составляет 5%. Паразитная амплитудная модуляция в режиме непрерывной генерации — 1%. Частота внутренней амплитудной модуляции 0,4кГц; 1кГц. Пределы установки глубины модуляции — 10% — 95%. Основная погрешность установки глубины модуляции генератора Г4-42 составляет 5%. Основная погрешность глубины модуляции при внешней модуляции — не более 10%. Напряжение внешнего модулирующего сигнала Г4-42 — до 80В. Диапазон частот внешней модуляции — в диапазоне 0,05кГц — 10кГц. Предел изменения глубины внешней модуляции — 10% — 95%. Коэффициент нелинейных искажений выходного сигнала генераторов Г4-42 составляет 5%. Генератор Г4-42 готов к работы после 30 минут. Рабочая температура для прибора находится в диапазоне от -10С до + 40С. Относительная влажность воздуха — 90%. Хранение Г4-42 Генераторы Г4-42 устойчивы к хранению в следующих условиях: — температура окружающего воздуха 10 С-35 С; — относительная влажность воздуха — до 80% (при температуре 20 С); — в помещении не должно быть пыли, паров, кислот, щелочей, а также газов, вызывающих коррозию. Приборы, поступающие на склад потребителя и предназначенные для эксплуатации ранее шести месяцев со дня поступления, могут храниться в упакованном виде. Генераторы Г4-42, прибывшие для длительного хранения (продолжительностью более шести месяцев), содержатся в освобожденными от транспортной упаковки, в условиях, указанных выше, если другие не указаны в условиях поставки.
