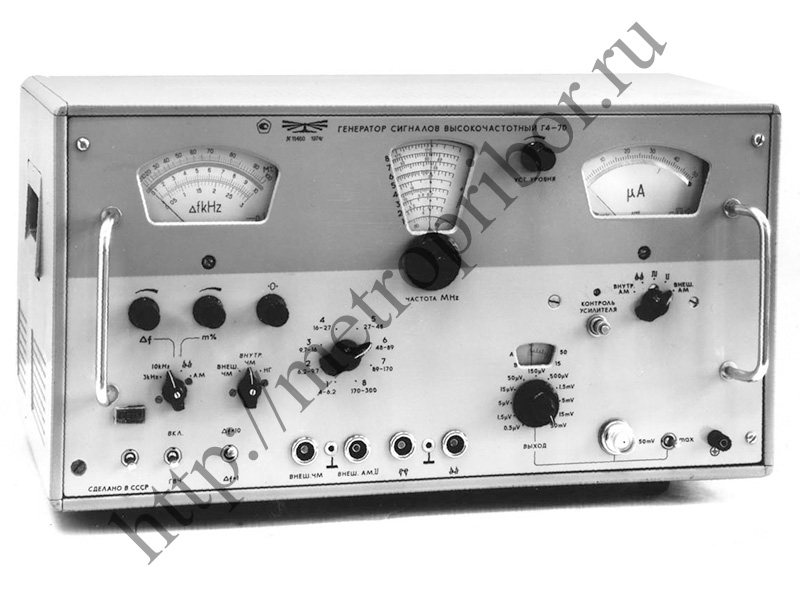

Генератор Г4-70

Г4-70 генератор сигналов высокочастотный обеспечивает модуляцию напряжения высокочастотным телевизионным сигналом. Широкая полоса модулирующих частот при АМ и ЧМ дает возможность модуляции сигнала ВЧ стереосигналом.  Малая величина паразитной ЧМ позволяет проверить собственный фон высокочастотных телевизоров и приемников ЧМ вещания. Сфера применения: проверка и настройка приемной телевизионной, связной и радиовещательной аппаратуры. Технические характеристики Г4-70: Диапазон частоты — от 4 МГц до 300 МГц. Погрешность установки частоты — 1%. Нестабильность частоты за 15 мин. — 1,5·10–4 Гц. Девиация частоты — 50 кГц. Выход генераторов Г4-70: — мощность — от 0,5 мкВ до 50 мВ; — сопротивление — 75 Ом. Погрешность установки выхода (установка уровня): — до 250 МГц — ±10%; — свыше 250 МГц — ±25%. Погрешность установки выхода (аттенюатор): — до 250 МГц — ±1,2 дБ; — свыше 250 МГц — ±1,5 дБ. Нестабильность выхода за 10 мин. — ±2%. Виды работ: НГ, АМ, ЧМ. Напряжение сети — 220 В. Частота сети — 50 Гц. Потребляемая мощность Г4-70 — 115 В·А. Габаритные размеры — 540?300?350 мм. Масса — 30 кг. Условия эксплуатации Г4-70: Температура окружающего воздуха — от +5° С до +40° С. Относительная влажность при +30° С — до 95%. Предприятие-изготовитель предоставляет гарантию, что генераторы Г4-70 соответствуют всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
