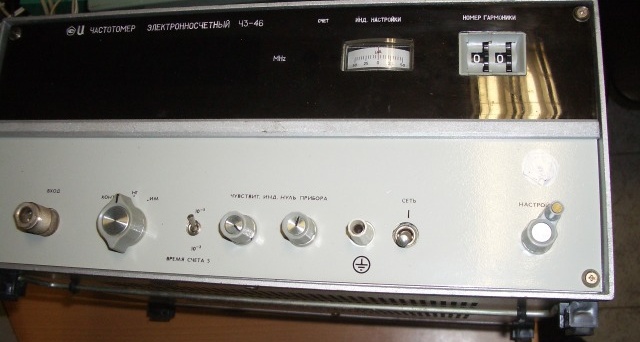

Частотомер Ч3-46

Частотомер Ч3-46 электронносчетный (Ч3 46, Ч346, Чз-46) Измерение частоты синусоидальных сигналов НГ (1,5-12ГГц, погрешность ±0,00001), несущей частоты импульсно-модулированных сигналов ИМ (1,5-12ГГц, погрешность ±0,0001), выдача напряжения кварцованной частоты. Напряжение входного сигнала 200 мкВт — 5 мВт. Частотомер Ч3-46 электронносчетный предназначен для измерения частоты синусоидальных электрических сигналов; измерения несущей частоты импульсно-модулированных сигналов; выдачи напряжения кварцованной частоты. Прибор предназначен для работы в следующих условиях: температура окружающей среды от 263 до 323 К (от -10 до +50°С); относительная влажность воздуха до 98% при температуре до 308 К (до 35°С). Частотомеры Ч3-46 электронносчетные питаются oт сети переменного тока напряжением 220±22. В частотой 50±0,5 Гц и содержанием гармоник до 5%, а также напряжением 115±5,75 В или 220±11 В частотой 400 +28/-12Гц и содержанием гармоник до 5%. Прибор применяется для настройки, испытания и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, а также для настройки систем связи и других устройств. Технические данные Частотомер Ч3-46 электронносчетный измеряет частоту синусоидальных электрических сигналов в диапазоне от 1,5 до 12ГГц. Прибор измеряет несущую частоту импульсно-модулированых (ИМ) сигналов в диапазоне от 1,5 до 12 ГГц при частоте следования импульсов от 50 Гц до 200 кГц, длительности импульсов не менее 0,3 мкс и скважности в пределах oт 2 до 1000. Минимальная величина входного сигнала в режиме измерения частоты синусоидального сигнала 200 мкВт. Максимальная величина входного сигнала 5 МВт. Минимальная величина входного сигнала в импульсе при измерении несущей частоты импульсно-модулированного сигнала 200 мкВт. Максимальная величина входного сигнала 5 МВт. В пределах от 1 до 5 мВт измерять с помощью аттенюатора-2.243.308 Сп Относительная погрешность измерения среднего за время счета значения частоты ?f1 синусоидального сигнала не более значения, определимого по формуле: ?f1=±[?кв.+1/(fизм· tсч)], (1) где ?кв.- относительная погрешность частоты внутреннего кварцевого генератора или частоты внешнего источника опорного сигнала, используемого вместо внутреннего кварцевого генератора; fизм- значение измеряемой частоты в кГц; tсч — время счета в мс. Относительная погрешность измерения среднего за время счета ?f2 значения несущей частоты импульсно-модулированного сигнала не более: ?f2=±[5· 10–4 + 1/(fизм· tсч)], (2) Пределы корректировки частоты выходного сигнала кварцевого генератора при выпуске прибора не менее ±1,5·10–5 относительно номинального значения частоты 1 ГГц. Относительная погрешность кварцевого генератора по частоте не превышает: ± 1·10–5 через 15 мин самопрогрева; ± 5·10–6 через 30 мин самопрогрева; ± 2·10–6 через 60 мин самопрогрева. Частота кварцевого генератора при выпуске прибора Частотомер Ч3-46 электронносчетный установлена так, чтобы относительная погрешность частоты выходного сигнала не превышала ± 2·10–6 через 60 мин самопрогрева. Относительная погрешность кварцевого генератора по частом после 60 мин самопрогрева при работе с выключением и без выключения не превышает: ±3·10-6за 10 суток работы; ±5·10–6 за 1 месяц работы; ±7·10–6 за 6 месяцев работы; ±1,4·10–5 за 1 год работы. Время 10 суток, 1,6 месяцев в 1 год отсчитывается с момента, когда частота кварцевого генератора установлена так, чтобы относительная погрешность не превышала ± 2· 10–6. Питание прибора Частотомер Ч3-46 электронносчетный осуществляется от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц, 220±11 В или 115±5,75 В частотой 400 +28/-12 ГГц. Допустимое содержание гармоник до 5%. Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 70 ВА. Частотомер Ч3-46 электронносчетный сохраняет свои технические характеристики в течение 16 часов непрерывной работы в рабочих условиях эксплуатации. Время непрерывной работы не включает в себя время самопрогрева прибора. Нормальные условия эксплуатации: температура окружающей среды 293±5 К (20±5°С); относительная влажность воздуха 65 ± 15%; атмосферное давление 100 ± 4 кПа (750 ± 30 мм рт.ст.). Рабочие условия эксплуатации: температура окружающей среды от 263 до 325 К (от -10 до +500С); относительная влажность до 98% при температуре до 308 К (до 35° С); атмосферное давление 100 ± 4 кПа (750 ± 30 мм рт.ст.). Предельные условия эксплуатации: температура окружающей среды от 223 до 338 К (от -50 до +65°С); атмосферное давление 61,3 кПа (460 мм рт.ст.). После пребывания прибора Частотомер Ч3-46 электронносчетный в предельных условиях время выдержки в нормальных условиях не менее 2 ч. Габаритные размеры прибора 380?185?367 мм Масса прибора (без упаковки и ЗИП) 12 кг. Наработка на отказ прибора должна быть не менее 3500 ч. Срок службы прибора не менее 10 лет, технический ресурс 10000 ч.
