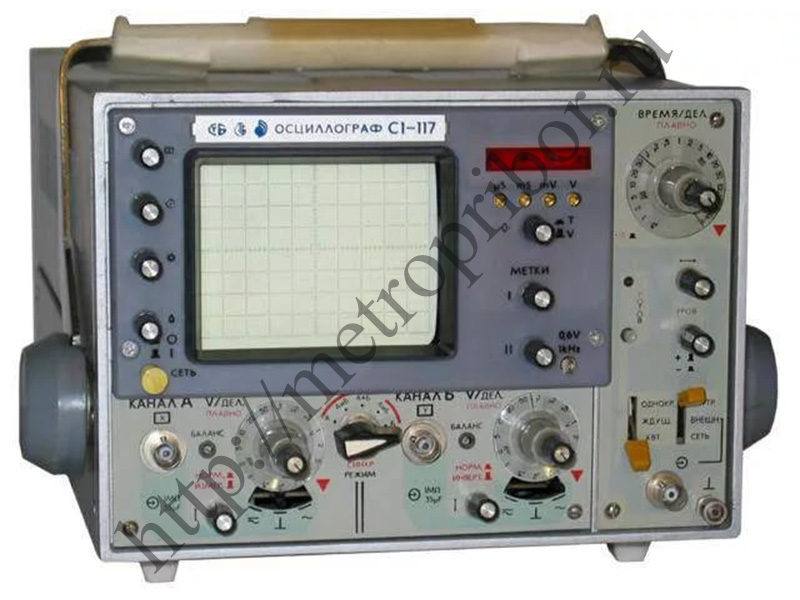

Осциллограф С1-117

Производитель: Беларусь Предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ в лабораторных, цеховых и полевых условиях. - 2 канала - Диапазон 10 МГц - Дисплей - лучевая трубка - Интервал рабочих температур: -10...+40 °C - Питание от сети 50 Гц : 220 В ±10% и от сети 400Гц :115 В ±10% и источника постоянного тока 27 В - Потребляемая мощность С1-117: 50 В*А переменного и 45В*А постояннного тока сети - Габаритные размеры прибора: 273x180х465 мм. - Масса прибора 10 кг Осциллограф С1-117 предназначен для измерения параметров, визуального наблюдения, периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 10 МГц путем: измерения амплитудных и временных параметров исследуемого сигнала в диапазоне от 0,04 В до 8 В, с выносным делителем 1:10 И22.727.082 - до 10 В, с активным пробником И22.746.036 - до 24 В и временных интервалов в диапазоне от 4x10-9с до 0,5 с. Имеет возможность одновременного изображения двух исследуемых сигналов на одной развертке.  Результаты измерений выводятся на светодиодный 4-разрядный индикатор. Прибор С1-117 конструктивно выполнен в виде независимых съемных блоков, что обеспечивает высокую технологичность и ремонтопригодность, а также даёт возможна эксплуатация прибора вне капитальных сооружений, в полевых условиях.Основные технические характеристики прибора С1-117: Полоса пропускания: 0-10 МГц, 0-100 кГц (0,1-0,5 мВ/дел). Время нарастания ПХ: 35 нс. Коэффициент:отклонения: 0,1 мВ/дел - 5 В/дел, с внешним делителем 1:10 до 50 В/дел., развертки: 0,05 мкс/дел - 0,5 с/дел (с 10-кратной растяжкой). Пределы основной погрешности коэффициентов отклонен развертки: ±4 %. Входное сопротивление, емкость: 1 МОм, 35 пФ. Цифровой измеритель: Пределы основной погрешности измерения амплитуды полосе частот до 3 МГц: ±(2-3,5) %. Пределы основной погрешности измерения временных интервалов в диапазоне 100 нс - 1 с: ±(1-3) %. Тип индикатора: 11ЛО9И. Рабочая часть экрана: 60х80 мм. Питание: 220±22 В, 50±0,5 Гц или 220 ±11 В, 400±10 Гц, 27±2,7 В. Потребляемая мощность не более: от сети переменного тока: 50 В*А,  от сети постоянного тока: 45 Вт.  Комплектность прибора:Приборы: С1-117 Шнуры(комплект) Руководство по эксплуатации, техническое описание, паспорт    Заменяет приборы C1-68, C1-76, C1-82 Возможная замена: С1-118А
