Осциллограф С1-125

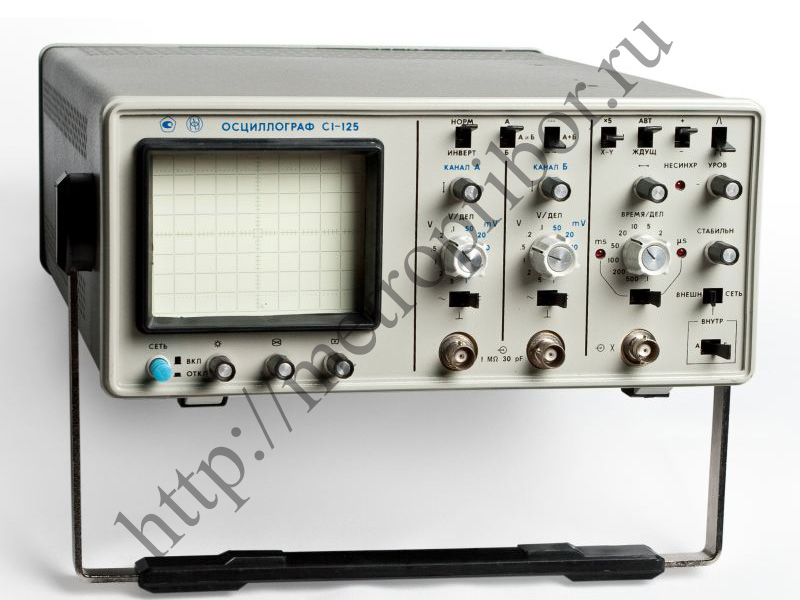

Осциллограф универсальный С1-125 позволяет исследовать электрические сигналы путем визуального наблюдения и измерения амплитудных и временных параметров по шкале экрана электронно-лучевой трубки (ЭЛТ) в полосе частот до 10 МГц в лабораторных, цеховых и полевых условиях (жесткие условия эксплуатации). Возможно сопоставление и измерение формы и параметров двух сигналов, подаваемых на каналы А и Б. Основные данные С1-125 Вертикальное отклонение Число каналов 2 Полоса пропускания (0 - 10) МГц Коэффициент отклонения 1 мВ/дел - 5 В/дел Основная погрешность ±4% Максимально допустимое суммарное значение постоянного и переменного напряжения:  при закрытых входах 100 В на открытом входе 90 В с делителем 1:10 300 В Время нарастания ПХ 35 нс Входное сопротивление 1 МОм Входная емкость:  при непосредственном входе 30 пФ с делителем 1:10 12 пФ Режим работы: канал А при синхронизации развертки от канала А, канал Б при синхронизации развертки от канала Б, канал А и Б в режиме поочередной или прерывистой коммутации, сложение сигналов каналов А и Б, изменение полярности сигналов канала А Горизонтальное отклонение Коэффициент развертки 20 нс/дел - 0,5 с/дел  основная погрешность ±4% погрешность при использовании растяжки ±5% Растяжка развертки 5 раз Режим работы развертки: автоколебательный, ждущий Синхронизация:  диапазон частот 10 Гц - 10 МГц источники: внутренняя, внешняя, сеть амплитуда внешней синхронизации (0,2 - 5) В Калибратор Форма: меандр Амплитуда (0,6 ± 0,006) В Частота (1000 ± 10) Гц Размер ЭЛТ 60х80 мм (8х10 делений) Ширина луча 0,8 мм Питание: 220 В, 50 Гц; =27 В Потребляемая мощность 35 В·А; 21 Вт Габариты 260х120х360 мм Масса 4,9 кг.
