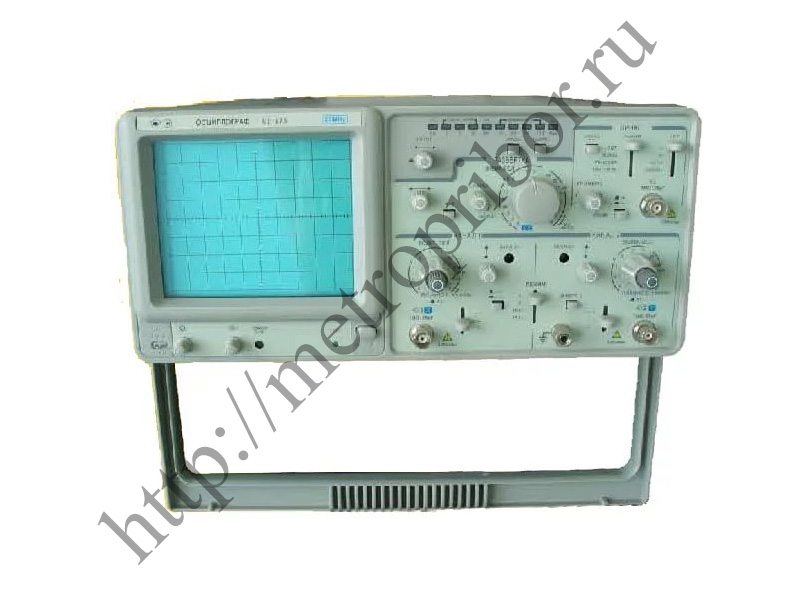

Осциллограф С1-173

С1-173 осциллограф двухканальный аналого-цифровой применяется для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 20 МГц. Сфера применения: в промышленности при разработке, производстве и эксплуатации радиоэлектронной аппаратуры на различных объектах сферы безопасности. Технические характеристики С1-173: Каналы осциллографов — 2. Рабочая часть экрана — 80?100 мм. Ширина линии луча — не более 0,8 мм. Коэффициент отклонения (10 калиброванных положений соответственно ряду чисел 1, 2, 5): — норма — от 5 мВ/дел до 5 В/дел; — с растяжкой — от 1 мВ/дел; — с делителем 1:10 — до 50 В/дел. Коэффициент развязки между каналами С1-173: — в диапазоне до 7 МГц — не менее 10 000; — в диапазоне до 20 МГц — не менее 5000. Дрейф луча каждого канала: — долговременный — не более 1 дел/ч; — кратковременный — не более 0,2 дел/мин. Диапазон коэффициентов развертки (устанавливаются ступенями соответственно ряду чисел 1, 2, 5) в кратковременном режиме — 0,2 дел/мин. Виды выходов — открытый, закрытый, заземленный. Входное активное сопротивление: — непосредственный вход — 1±0,03 МОм; — с делителем 1:10 — 10±0,3 МОм. Входная емкость С1-173: — непосредственный вход — 25±5 пФ; — с делителем 1:10 — не более 20±5 пФ. Пределы перемещения луча по вертикали — не менее 5 дел. Модуляция яркости луча каналов 1 и 2 при подаче на вход «Z» напряжения: — амплитуда — не менее 5 В; — частота -от 0 до 2 МГц. Встроенный калибратор Форма сигнала импульсов С1-173 — прямоугольная (меандр). Частота следования импульсов — 1±0,02 кГц. Амплитуда сигналов — 2±0,04 В. Пределы погрешности амплитуды и частоты — ±2%. В режиме аналогового осциллографа С1-173: Полоса пропускания: — основная — от 0 до 20 МГц; — при включенной пятикратной растяжке — от 0 до 7 МГц. Возможность увеличения коэффициента отклонения от калиброванного значения — в 2,5 раза (плавно). Пределы погрешности коэффициентов отклонения: — непосредственно на входе — не более ±3%; — с растяжкой и с делителем 1:10 — не более ±5%; — в рабочих условиях применения — не более ±5%; — в рабочих условиях применения с растяжкой и с делителем — не более ±7%. Коэффициент развязки (20 калиброванных положение соответственно ряду чисел 1, 2, 5): — норма — от 0,2 мкс/дел до 0,5 с/дел; — с 10-ти кратной растяжкой — от 20 нс/дел. Погрешность коэффициентов развертки С1-173: — основная погрешность — ±3%; — погрешность с растяжкой — ±5%. Синхронизация Виды: — сигналом канала 1; — сигналом канала 2; — от сети; — от внешнего источника. Диапазон частот — от 20 Гц до 20 МГц. Амплитуда — от 0,2 В до 10 В. Параметры входа канала горизонтального отклонения Коэффициент отклонения усилителя — от 5 мВ/дел до 5 В/дел. Полоса пропускания усилителя С1-173 — от 0 до 500 кГц. Разность фаз между каналами на частоте до 50 кГц — не более 3°. Режимы работы горизонтального отклонения — автоколебательный; ждущий; ТВ-кадр; ТВ-строка; блокировка уровня запуска. Режим работы при вертикальном отклонении: — наблюдение сигналов по каналам 1 и 2 в отдельности; — наблюдение суммы сигналов каналов 1 и 2; — наблюдение сигналов каналов поочередно и прерывисто; — инвертирование сигнала в канале 2; — просмотр телевизионного сигнала. В режиме цифрового запоминающего осциллографа С1-173: Эквивалентная полоса пропускания: — основная — от 0 до 8 МГц; — при включенной пятикратной растяжке — от 0 до 7 МГц. Пределы погрешности коэффициентов отклонения: — непосредственно на входе — не более ±(3+4/n)%; — с растяжкой и с делителем 1:10 — не более ±(5+4/n)%; — в рабочих условиях применения — не более ±(5+4/n)%; — в рабочих условиях применения с растяжкой и с делителем — не более ±(7+4/n)%, где n — размер на экране ЭЛТ. Разрешающая способность С1-173 — 8 бит (28 точек/дел). Виды интерполяции — синусоидальная, линейная. Параметры входа канала горизонтального отклонения Коэффициент развертки — от 0,2 мкс/дел до 10 с/дел. Максимальная частота дискретизации — 20 Мвыб©. Разрешающая способность — 10 бит (100 точек/дел). Режим запуска — автоколебательный, ждущий. Максимальная растяжка запомненного сигнала — 100 раз. Установка синхронизации — 2-е, 5-е и 8-е деление шкалы от начала развертки. Скорость подачи информации С1-173 — 19 200 бод. Режим работы: — режим аналогового осциллографа — отображающего сигналы в реальном масштабе времени; — режим цифрового запоминающего осциллографа, позволяющего наблюдать сигналы одиночные, непериодические и сверхнизких частот. Интерфейс — RS232. Время установления рабочего режима — 15 мин. Время непрерывной работы в рабочих условиях — 8 ч. Габаритные размеры — 360?460?145 мм. Масса — 8 кг. Условия эксплуатации С1-173: Рабочая температура окружающей среды — от 5 С до 40 С. Относительная влажность при температуре 25 С — 85%. Электропитание (напряжение/частота): — 220±22 В — 50±2 Гц; 60±2 Гц. Потребляемая мощность приборов осциллографы С1-173 — 40 В·А. Средняя наработка на отказ — не менее 10000 ч. Срок службы — не менее 10 лет.
