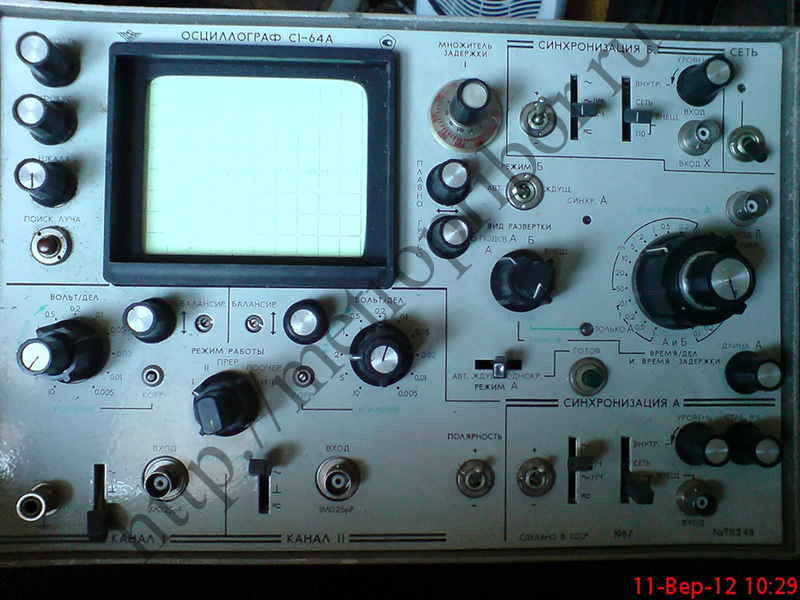

Осциллограф С1-64А

Осциллограф С1-64А малогабаритный широкополосный двухканальный полупроводниковый предназначен для визуального наблюдения и исследования непрерывных, импульсных и однократных электрических процессов путем: измерения импульсных сигналов с длительностью от 40нсек до 10сек; измерения синусоидальных сигналов в диапазоне частот от постоянного тока до 50 МГц; измерения временных параметров от 40нс до 10с; измерения размаха исследуемых сигналов от 10 мВ до 60В, а с выносным делителем — от 100 мВ до 200В; одновременного изображения двух исследуемых сигналов на одной развертке; детального исследования любой части сложного сигнала при помощи задержанной развертки. Технические характеристики приборов осциллографы С1-64А универсальные: Вертикальное отклонение Полоса пропускания — 0 МГц-50 МГц; Время нарастания ПХ — не более 9нс; Коэффициент отклонения — 0,01В/дел., 2В/дел., 5В/дел., 10В/дел.; Режимы работы: канал 1, канал 2, прерывисто, поочередно, 1±2 (алгебраическое сложение); Входное сопротивление и емкость С1-64А: — 1 МОм±0,02 МОм, 25пФ±2,5пФ; — 10 МОм±1 МОм, 12пФ — с выносным делителем 1:10; Горизонтальное отклонение Коэффициент развертки С1-64А — 0,005В/дел.-10В/дел.; Калибратор Рабочая часть экрана — 48?80 мм; Входное сопротивление и емкость: — 1 МОм±0,02 МОм, 25пФ±2,5пФ — при использовании канала 1; — 1 МОм±0,2 МОм, 35пФ — при использовании внешнего входа Х; Напряжение питающей сети: — 220В±4,4В для сети с частотой 50Гц±0,5Гц; — 220В±4,4В или 115В±2,5В для сетей с частотой 400Гц±12Гц и содержанием гармоник до 5%; Габаритные размеры — 357?245?512 мм; Масса С1-64А — 19кг.
