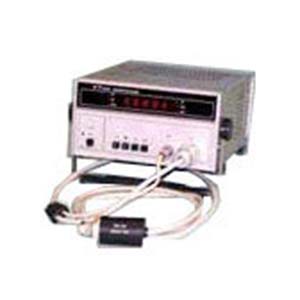

Измеритель мощности МК3-70

Измеритель мощности МК3-70 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-колебаний в волноводном тракте. Прибор также позволяет определять среднее значение мощности в импульсе, частоту повторения, длительность и энергию импульсов, что делает его полноценным средством контроля мощных импульсных СВЧ-сигналов.

Ваттметр МК3-70 применяют при настройке, испытаниях и лабораторных исследованиях СВЧ-источников высокого уровня мощности. Он используется при проверке генераторов, передающих устройств, усилителей, волноводных трактов и другой аппаратуры, где требуется измерение больших уровней мощности в диапазоне 2,59-5,64 ГГц.

Прибор подходит для поверки и аттестации СВЧ-ваттметров проходящей мощности. За счет работы с непрерывными и импульсно-модулированными колебаниями МК3-70 может применяться как в режимах длительного энергетического контроля, так и при анализе импульсных параметров мощных СВЧ-установок.

Конструктивно МК3-70 состоит из трех функционально законченных блоков: гидравлического, измерительного и высокочастотного. Такое построение разделяет функции преобразования мощности, измерения и работы с СВЧ-трактом, что повышает удобство эксплуатации и обслуживания прибора.

Измеряемые параметры

• Среднее значение мощности непрерывных СВЧ-колебаний.
• Среднее значение мощности импульсно-модулированных СВЧ-колебаний.
• Среднее значение мощности в импульсе.
• Энергия импульса.
• Частота повторения импульсов.
• Длительность импульсов.

Частотный диапазон

• Диапазон частот - 2,59-5,64 ГГц.

Пределы измерения мощности

• Пределы измерения мощности - 10-6000 Вт.
• Допустимая импульсная мощность - 1000 кВт.

СВЧ-тракт и согласование

• Тип тракта - волноводный.
• СВЧ-тракт - 72 x 34 мм.
• КСВН - 1,2.

Диапазоны измерения импульсных параметров

• Диапазон измерения энергии импульса - 100-10000 мДж.
• Диапазон измерения частоты повторения импульсов - 50-5000 Гц.
• Диапазон измерения длительности импульсов - 4-200 мкс.

Каналы измерения

• Количество независимых каналов - 2.
• Калориметрический канал - для прямого отсчета среднего значения мощности СВЧ-сигналов.
• Канал импульсных измерений - для контроля параметров импульсных СВЧ-сигналов.
• Первичный преобразователь в канале импульсных измерений - индикаторная головка с СВЧ-диодом, совмещенная с нагрузкой.

Автоматизация и диагностика

• Автоматическая установка нуля - предусмотрена.
• Калибровка - предусмотрена.
• Автоматический выбор пределов измерения - предусмотрен.
• Диагностирование на уровне функциональных узлов - предусмотрено.

Состав прибора

• Гидравлический блок.
• Измерительный блок.
• Высокочастотный блок.

Питание и потребляемая мощность

• Потребляемая мощность - 700 В·А.

Габариты и масса

• Габаритные размеры гидравлического блока - 490 x 475 x 265 мм.
• Габаритные размеры измерительного блока - 488 x 475 x 173 мм.
• Габаритные размеры высокочастотного блока - 240 x 695 x 162 мм.
• Масса блоков - 31 кг, 17 кг и 17 кг.

Замена

• Заменяет ваттметр М3-46.

Особенности прибора

• Ваттметр для измерения мощности в волноводном СВЧ-тракте.
• Рабочий диапазон частот 2,59-5,64 ГГц.
• Измерение мощности в пределах 10-6000 Вт.
• Допустимая импульсная мощность 1000 кВт.
• Измерение энергии импульсов 100-10000 мДж.
• Измерение частоты повторения импульсов 50-5000 Гц.
• Измерение длительности импульсов 4-200 мкс.
• Волноводный тракт 72 x 34 мм.
• КСВН 1,2.
• Два независимых измерительных канала.
• Калориметрический канал с прямоотсчетной схемой измерения мощности.
• Канал импульсных измерений с индикаторной головкой на СВЧ-диоде.
• Автоматическая установка нуля, калибровка и выбор пределов измерения.
• Диагностика до уровня функциональных узлов.
• Применение при испытаниях мощных СВЧ-источников и поверке ваттметров проходящей мощности.
