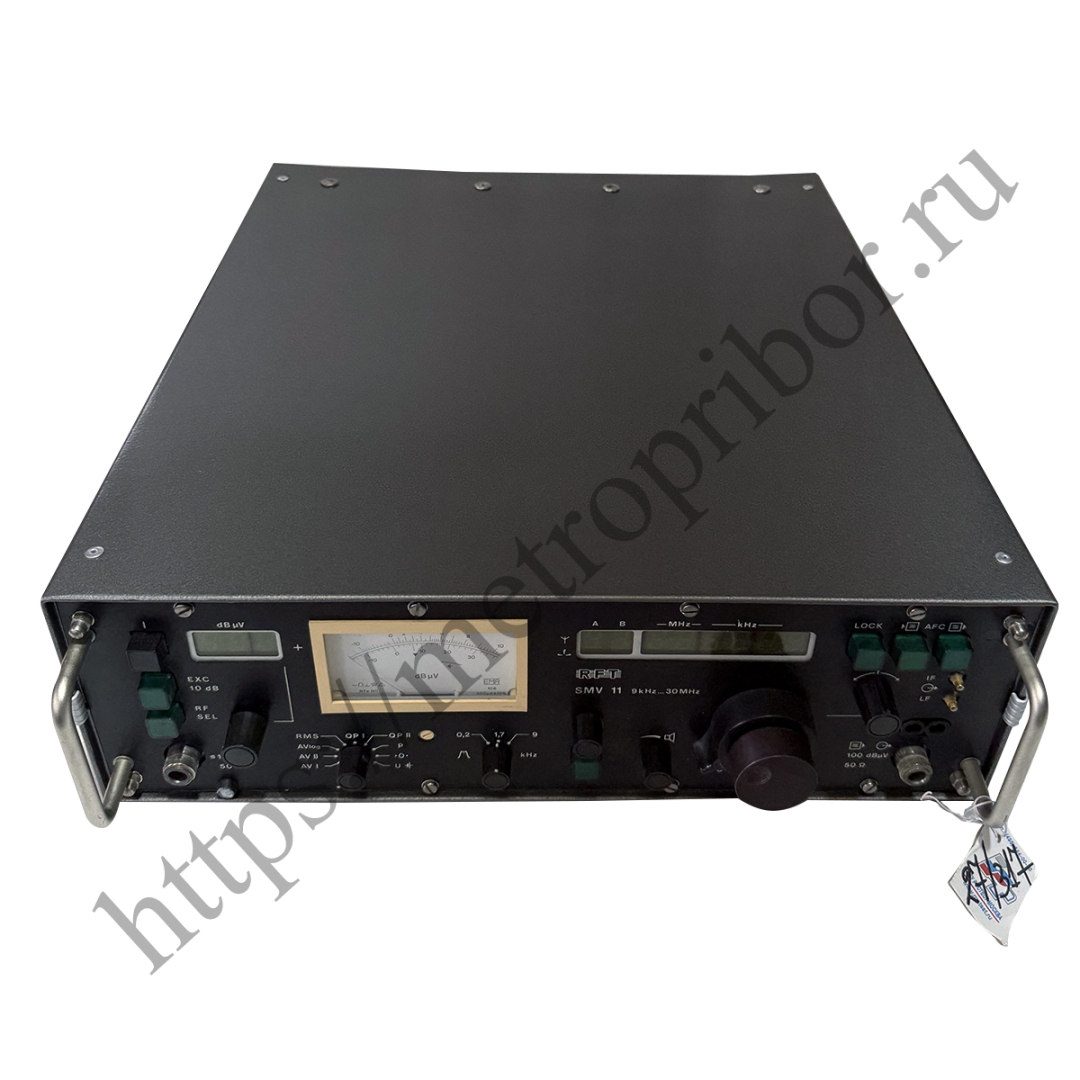

Вольтметр SMV-11

Диапазон 9 кГц - 30 МГц. Чувствительность 0,1 мкВ. Селективное измерение синусоидальных высокочастотных напряжений (от -20дБ мкВ до +125дБ мкВ). Габаритные размеры 600х160х485 мм. Масса 26 кг. Производитель: ГДР  Особенности: - Селективное измерение синусоидальных высокочастотных напряжений (от -20дБ мкВ до +125дБ мкВ).  - Измерение импульсообразных напряжений помех следующих видов: квазипиковое значение «QP», пиковое значение «P», эффективное значение «RMS». - Имеет выход генератора Ri=50 Ом, ЭДС=100дБ мкВ. - Цифровой отсчёт частоты. - Быстрая процедура калибровки. Селективный микровольтметр SMV-11 диапазона 9 кГц – 30 МГц. Чувствительность 0,1 мкВ. Дополняет SMV-8,5 по нижнему диапазону частот и так же прост в работе. Имеет цифровой отсчёт частоты и быструю процедуру калибровки.  Прибор SMV 11 сочетаем с любыми антеннами ( Антенна АИР3-2 ... (смотрите раздел Антенны (в т.ч. П6-23А)). Будучи подключённым на выход ПЧ SMV-8,5, позволяет получить от такого «тандема» почти уникальные характеристики для некоторых специальных измерений. Если селективный микровольтметр SMV-11 комбинируется с эквивалентом сети типа NNB-12, NNB-111, то образуется измерительный комплект для регламентированного измерения напряжений помех, которые возникают на проводах питания электротехнических приборов. Вместе с пробниками типа TK-11 и TK-12 (дополнительная комплектация) возможно измерение напряжений помех на сильноточных цепях.  TK-11 пробник в сочетании с селективным микровольтметром типа SMV 11 пробник измеряет напряжения радиопомех на отдельных проводниках электрических приборов, с рабочим током не менее 25 А. Частотный диапазон - от 0,15 МГц до 30 МГц. Предел измеряемого напряжения - от 0 В до 3 В. Последовательно включенный резистор - 150 Ом. Защитный конденсатор - 5 пФ. Нагрузка - 75 Ом. TK-12 пробник применяется там, где желательна меньшая нагрузка объекта измерения. В сочетании с селективным микровольтметром типа SMV 11 пробники измеряют напряжения радиопомех на сильноточных сетях, а также входят в состав измерительных комплектов типа FMA 11, которые предназначены для селективного измерения составляющей напряженности поля и напряженности поля радиопомех. Частотный диапазон - от 0,01 МГц до 30 МГц. Исполнение - 2,5 кОм. Основные технические характеристики прибора SMV 11:диапазон частот: 9 кГц-30 МГц. чувствительность: 0,1 мкВ. разрешающая способность на частоте ? 10 МГц - 100 Гц; разрешающая способность на частоте > 10 МГц - 1 кГц;погрешность - ±(0,0005*Fe + 200 кГц). Виды показаний напряжения:среднее значение с малым шумом - AV I; среднее значение с малым нелинейным искажением - AV II; среднее логарифмическое значение - AV log; квазипиковая величина для диапазона частот 10 кГц - 150 кГц - QP I;квазипиковая величина для диапазона частот 0,15 МГц - 30 МГц - QP II;пиковая величина - P;эффективная величина - RMS. Напряжение: диапазон - 0 - 125 дБ (1 мкВ - 1,78 В); предел измерения для AV I и AV II - 10 дБ (дополнительная погрешность ± 0,3 дБ в пределе 0 дБ - 5 дБ относительно 7 дБ); предел измерения для QP I, QP II, RMS, P - 5 дБ;предел измерения для AV log - 40 дБ. Погрешность вольтметра SMV 11:вид показаний AV I и AV II и ширина полосы пропускания 0,2 кГц, 1,7 кГц, 9 кГц - 1,5 дБ; вид показаний AV log и ширина полосы пропускания 0,2 кГц, 1,7 кГц, 9 кГц - 4 дБ; вид показаний QP I и ширина полосы пропускания 0,2 кГц - 1,5 дБ; вид показаний QP II и ширина полосы пропускания 9 кГц - 1,5 дБ;вид показаний RMS и P и ширина полосы пропускания 0,2 кГц, 1,7 кГц, 9 кГц - 1,5 дБ. Общие данные:потребляемая мощность - ? 55 В*А; питание от сети - (220/110 ±10) В, частота (49 Гц - 62 Гц), (388 Гц - 400 Гц); габаритные размеры - 600х160х485 мм; масса нетто - 26 кг.  масса брутто - 56 кг.
