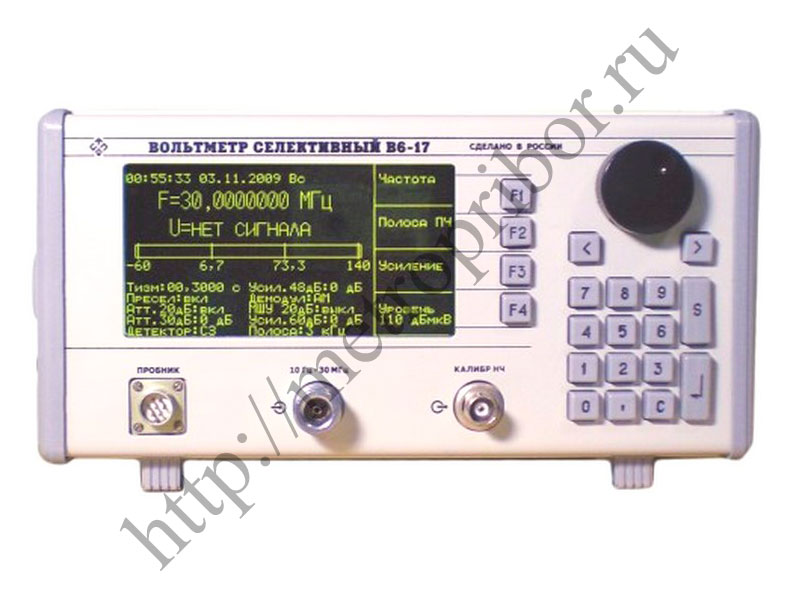

Вольтметр В6-17

Госреестр № 41559-09 Диапазон частот 20 Гц - 30 МГц. Дискретность перестройки частоты 0,1 Гц. Интерфейс USB-2.0. Совместно с измерительными антеннами позволяет измерять напряженность магнитного и электрического поля. Совместно с ПЭВМ выполняет панорамный обзор частотного диапазона. Имеет встроенный многодиапазонный  преселектор, высококачественный МШУ и регулируемый  аттенюатор на входе, вход внешнего опорного сигнала. Габаритные размеры 98х241х311 мм. Масса 5 кг.Наименование и обозначение НД или ТД: ГОСТ РВ 20.39.301 - ГОСТ РВ 20.39.305. Технические условия ПШФИ.411138.002ТУ Поверка  вольтметра В6-17 селективного низкочастотного производится в соответствии с разделом «Поверка прибора» Руководства по эксплуатации вольтметра селективного низкочастотного В6-17 ПШФИ.411138.002РЭ Предназначен для селективного измерения напряжения, частоты и амплитуды радиосигналов в диапазоне частот от 20 Гц до 30 МГц в жестких условиях эксплуатации. Качественно с высокой отдачей работает с антенной R&S®HF907, Rohde&Schwarz HF907. Совместно с измерительными антеннами позволяет измерять напряженность магнитного и электрического поля.   По заявке потребителя комплектуется пробником напряжения индустриальных радиопомех.  Совместно с ПЭВМ выполняет панорамный обзор частотного диапазона. Имеет встроенный многодиапазонный преселектор, высококачественный МШУ и регулируемый аттенюатор на входе, вход внешнего опорного сигнала.  Особенности селективного вольтметра В6-17: - 6 переключаемых перестраиваемых фильтров преселектора; - ступенчатый аттенюатор ослаблением до 50 дБ;  - малошумящий усилитель с усилением 20 дБ; - высокоомный пробник для измерения сигналов в радиотрактах; - встроенный калибратор, для автоматически калибровки вертикального тракта и преселектора; - вход внешнего опорного сигнала; - цифровой приемник, позволяющий во всем частотном диапазоне выполнять цифровое преобразование сигналов на нулевую промежуточную частоту, цифровую фильтрацию и демодуляцию АМ и ЧМ сигналов; - высокостабильный кварцевый генератор; - детекторы, соответствующие требованиям приборов для измерения индустриальных радиопомех (ГОСТ Р 51319-99):  - пиковый, средний, среднеквадратический, квазипиковый; - программное обеспечение ПЭВМ для автоматизированных измерений через USB порт, обзора частотного диапазона и курсорных измерений. Технические характеристики: Диапазон частот 20 Гц - 30 МГц. Дискретность перестройки частоты 0,1 Гц. Погрешность измерения частоты входного синусоидального сигнала 10-6 ·Fс+F (Fc – частота сигнала, F – полоса пропускания) Полосы пропускания F 10 Гц … 10 МГц с шагом 1,2,5 по уровню – 3 дБ 200 Гц, 9, 20, 120 кГц по уровню -6 дБ Уровень собственных шумов в полосе 10 Гц от минус 30 дБмкВ Диапазон измерений от минус 20 до 140 дБмкВ Уровень побочных каналов приема комбинационных помех не более - 60 дБ Погрешность измерения уровня 1,6 дБ Типы детекторов средний, среднеквадратический, пиковый, квазипиковый Типы демодуляторов АМ и ЧМ Входное сопротивление 50 Ом, 1 МОм Единицы измерений В, мА, Вт, дБмкВ, дБмкА, дБмВт, дБмкВ/м, дБмкА/м Потребляемая мощность < 100 ВА Интерфейс с ЭВМ USB-2.0 Напряжение питания 220±22 В Средняя наработка на отказ 15000 ч Диапазон рабочих температур 0 … 40 ?C Габаритные размеры 98х241х311 мм Масса 5 кг. Заменяет с расширением функциональных возможностей: В6-9, В6-10, В6-14, В6-15, SMV-11, SMV-8,5 Совместно с измерительными антеннами позволяет измерять напряженность магнитного и электрического поля.Гарантийный срок эксплуатации (гарантия) 24 месяца.
