Описание

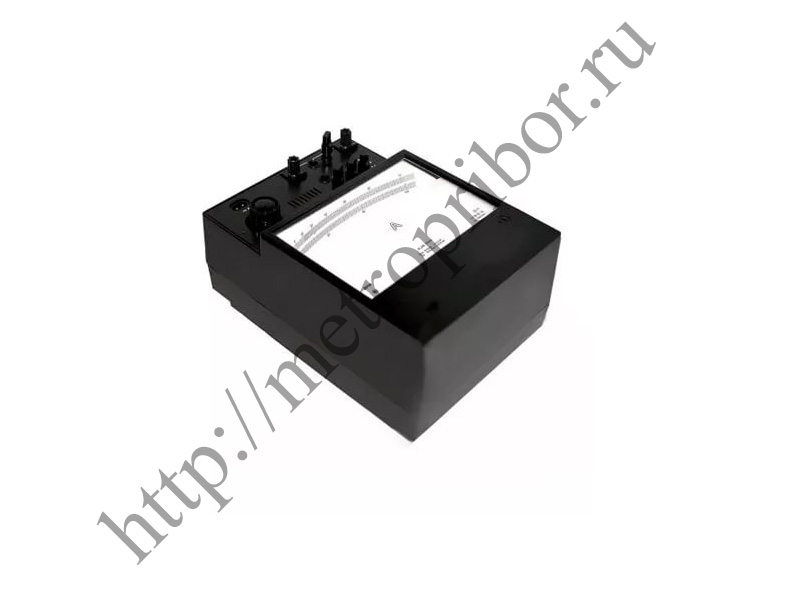

Амперметр Д5099 (Д 5099, Д-5099) Предназначен для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов. Конечное значение диапазона измерений: 0,5А; 1А Класс точности 0,1. Амперметры Д5099 предназначены для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов. Амперметр Д5099 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% при температуре 25 °С. Амперметр Д5099-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80% при температуре 25 °С. Технические данные Амперметры Д5099 соответствуют классу точности 0,1 по ГОСТ 8711–78. Основные параметры прибора указаны в таблице. Нормальные условия применения прибора Амперметр Д5099: температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С; - относительная влажность окружающего воздуха 30–80% атмосферное давление 84–106 кПа (630–795 мм.рт.ст.); - ориентация прибора относительно магнитного поля Земли — любая; - внешнее магнитное поле (кроме поля Земли) практически отсутствует; - ферромагнитное основание отсутствует; - коэффициент искажения формы кривой тока и напряжения не более 5%: - частота — в пределах нормальной области; - напряжение для ваттметра — номинальное с допускаемым отклонением ±2%; - коэффициент мощности — номинальный; - разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует; - положение прибора — горизонтальное; - измерения проводить после установления рабочего режима. Предел допускаемой основной погрешности прибора Амперметр Д5099 в нормальной области частот и на постоянном токе равен ±0,1% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1% от конечного значения диапазона измерений. Время установления показаний прибора Амперметр Д5099 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1% от конечного значения диапазона измерений на каждые 10 °С изменения температуры. Предел допускаемой дополнительной погрешности прибора Амперметр Д5099, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1% от конечного значения диапазона измерений. Питание цепи освещения прибора Амперметр Д5099 осуществляется от сети переменного тока напряжением (220±22)В частотой 50–60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для Амперметра Д5099, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора — (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора — не более 65?85?45 мм. Масса не превышает: прибора — 4,3 кг; трансформатора — 0,5 кг.
