Описание

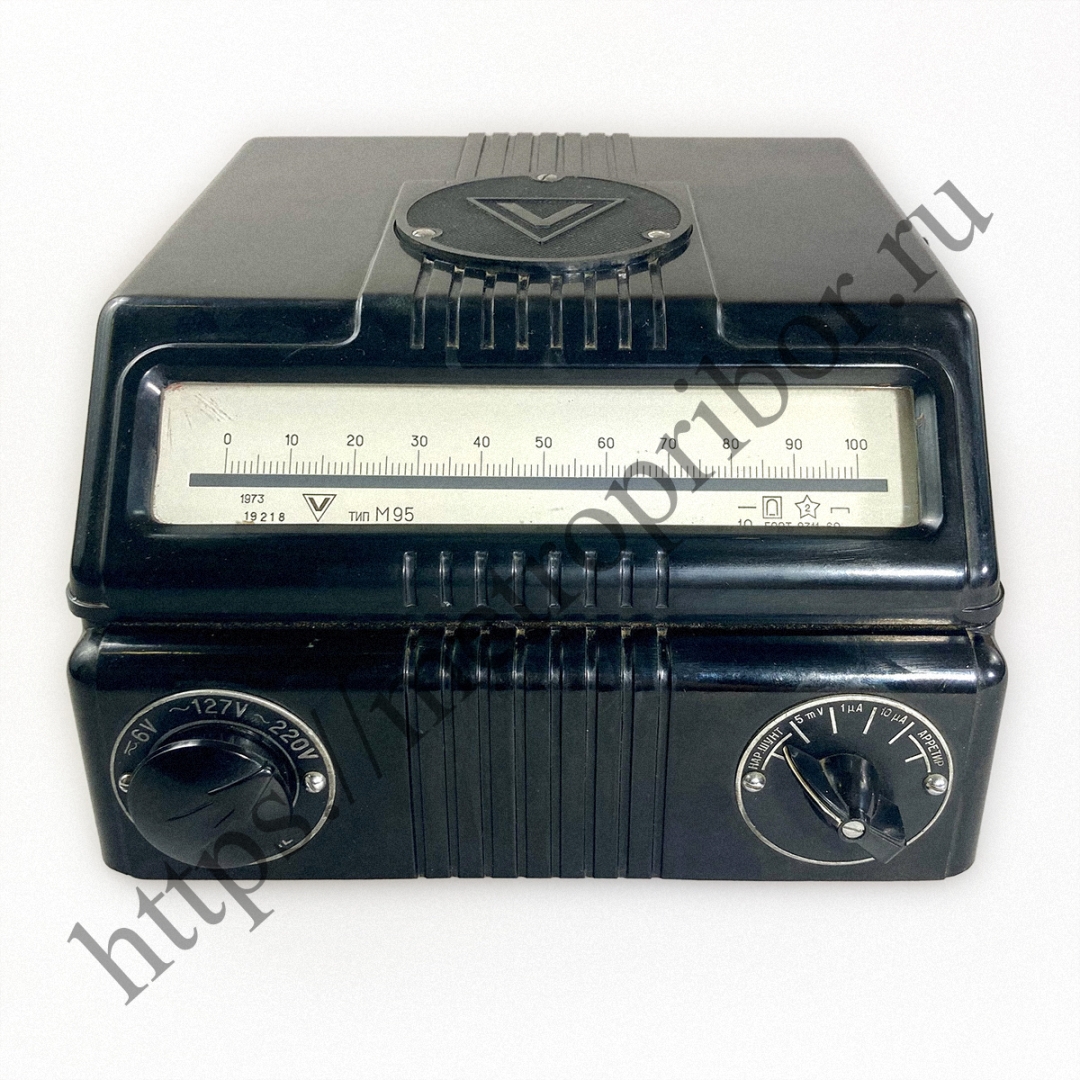

М95 микроамперметр магнитоэлектрический с многопредельными взаимозаменяемыми шунтами Р4 предназначается для измерения тока и напряжения в цепях постоянного тока. Микроамперметры М95 представляют собой переносные приборы на растяжках и применяются в основном при радиоизмерениях в лабораторной и цеховой практике. Технические характеристики М95: Пределы измерения: — основные — 0,1 мкА; 1 мкА; 10 мкА; — дополнительные — 1 мкА; 10 мкА; 100 мкА; 5,5 мВ; 0,5 мВ. Класс точности: — на пределах 1 мкА и 10 мкА — 1,0; — на пределе 0,1 мкА — 1,5. Включение — непосредственное; с наружным шунтом Р4. Шунт Р4 расширяет основной предел измерения в 1-5-10-50-100-500-1000 раз. Погрешность подгонки сопротивления шунтов, выраженная в процентах от номинального сопротивления — не более ±0,2%. Влияние температуры на каждые 10° С — не более ±1%. Влияние внешнего магнитного поля напряженностью 400 А/м — не более ±1%. Вращающий момент в микроамперметрах М95 создается взаимодействием постоянного тока, проходящего по обмотке рамки, с магнитным потоком постоянного магнита. Противодействующий момент создается растяжками, служащими для крепления рамки, а также для подвода тока к ней. На оси рамки укреплен держатель с зеркалом. Луч света от лампочки проходит через систему линз и зеркал, падает на зеркало подвижной части и, отражаясь, попадает на шкалу прибора. Успокоение подвижной части прибора достигается за счет токов, индуктированных в обмотке рамки. Для установки светового указателя на нуль служит корректор, головка которого находится на правой стороне корпуса прибора. Условия эксплуатации М95: - Температура окружающего воздуха — от -15° С до +35° С. - Относительная влажность при +30° С — до 80%. - Температура окружающего воздуха для исполнения М95Т — от +10° С до +45° С. - Относительная влажность для исполнения М95Т при +35° С — до 95%.
