Описание

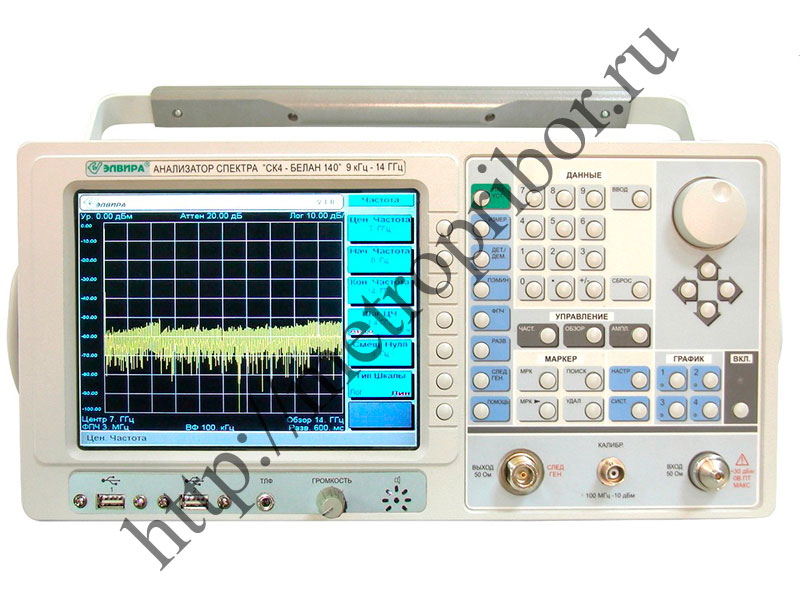

Диапазон рабочих частот: 9кГц…14ГГц Анализаторы спектра СК4-БЕЛАН 140 предназначены для измерения уровней и частот гармонических составляющих спектра периодических сигналов. Совместно с генераторами сигналов приборы данной модели могут использоваться для измерений амплитудно-частотных характеристик четырехполюсников, измерений параметров модуляции сигналов, измерения уровня гармоник и интермодуляционных искажений третьего порядка различных радиоустройств. При наличии программно-аппаратных опций приборы «СК4-БЕЛАН 140» могут дополнительно использоваться для анализа спектральной плотности фазовых шумов генераторов (особенно малошумящих СВЧ синтезаторов), а также для измерения коэффициента шума и коэффициента усиления усилителей и устройств с переносом частоты. - Современное развитое меню. - Широкий выбор детекторов: СКЗ, пиковый (максимум, минимум), выборки, нормальный, квазипиковый. - Широкий выбор демодуляторов: АМ, узкполосный ЧМ, широкополосный ЧМ. - Размерность логарифмической шкалы: дБм, дБмВ, дБмкВ, Ватт, Вольт. - Масштаб логарифмической шкалы: от 20дБ/деление до 0,1дБ/деление. - Автоматические измерения: мощности канала, ширины занятой полосы, мощности гармоник, глубины АМ, ЧМ девиации, коэффициента нелинейных искажений, фазовых шумов. - Возможность одновременно вывести на экран четыре графика: один текущий и три сохраненных. - Встроенная ОС Windows XP. - Прибор может комплектоваться опциональными программными пакетами для измерения фазовых шумов, а также измерения коэффициента шума. - Разъемы: СВЧ вход N-тип (гнездо), выход калибратора 100МГц BNC (гнездо), выход трекинг-генератора (опция) N-тип (гнездо), выход 3-ей ПЧ 21.4МГц SMA (гнездо). - Разъемы для связи с внешними устройствами: RS-232, 2 разъема USB. Диапазон рабочих частот: 9кГц…14ГГц Фундаментальное смешение во всем диапазоне частот: в диапазоне 9кГц…3,2ГГц- трехкратное преобразование по первой гармонике гетеродина; в диапазоне 3,2ГГц…14ГГц — двукратное преобразование частоты по первой гармонике гетеродина; На частотах 2,7ГГц…14ГГц для подавления зеркального канала и снижения вносимых гармонических искажений используется шестизвенный ЖИГ-перестраиваемый фильтр с полосой 50МГц. Стабильность опорного источника: +-1х10-7/год. Измерение уровней: от +30дБм до —130дБм Средний уровень собственных шумов (полоса ПЧ 1Гц, аттенюатор 0дБ) Частота Уровень шума (дБм) 9кГц…3,2ГГц —155дБм (с опцией МШУ —168дБм) 3,2ГГц…14ГГц —150дБм (с опцией МШУ —165дБм) Цифровой тракт ПЧ: со значениями фильтров (-3дБ) 1Гц...3МГц с кратностью шага 1, 3, 10. Фильтры ПЭМИН (-6дБ): 200Гц, 9кГц, 120кГц Погрешность переключения фильтров: 3МГц...10Гц не более +-0,1дБ (для фильтров 1Гц, 3Гц не более +-0,25дБ). Избирательность фильтров: по уровням —60дБ/-3дБ составляет 4:1. Остаточные отклики собственных гетеродинов: —100дБм. Относительный уровень помех, обусловленных комбинационными искажениями: —70дБн Точка пересечения по интермодуляции 3-го порядка по входу: Частота Точка пересечения (дБм) 9кГц…3,2ГГц +15дБм 3,2ГГц…14ГГц +15дБм Неравномерность АЧХ (для входных уровней +10дБм...-60дБм): Частота Неравномерность (дБ) 9кГц…3,2ГГц ±0,5 3,2ГГц…14ГГц ±1,5 Аттенюатор: 70дБ с шагом 10дБ. Погрешность переключения аттенюатора Частота Неравномерность (дБ) 9кГц…3,2ГГц ±0,7дБ 3,2ГГц…14ГГц ±1,2дБ
