Описание

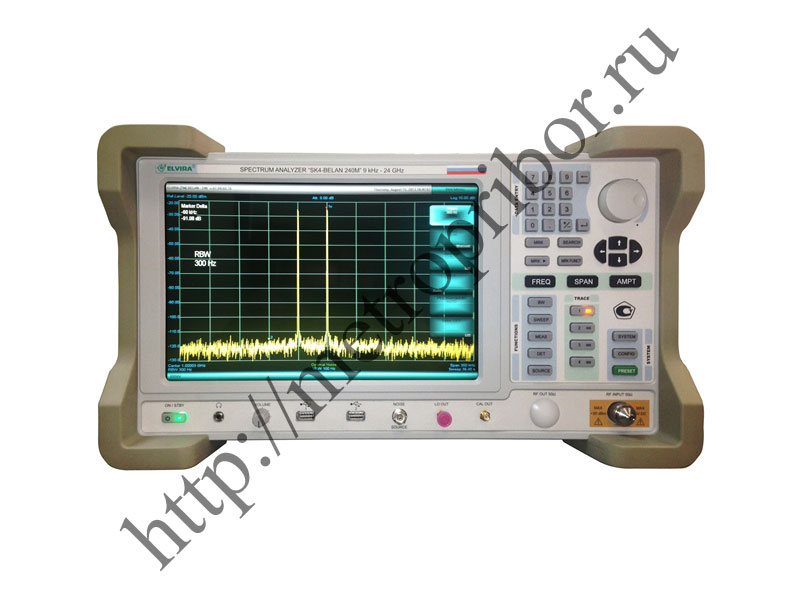

Диапазон рабочих частот: 9кГц…24ГГц (опционально 28ГГц - опция 280) Совместно с генераторами сигналов приборы данной модели могут использоваться для измерений амплитудно-частотных характеристик четырехполюсников, измерений параметров модуляции сигналов, измерения уровня гармоник и интермодуляционных искажений третьего порядка различных радиоустройств. При наличии программно-аппаратных опций приборы «СК4-БЕЛАН 240» могут дополнительно использоваться для анализа спектральной плотности фазовых шумов генераторов (особенно малошумящих СВЧ синтезаторов), а также для измерения коэффициента шума и коэффициента усиления усилителей и устройств с переносом частоты. МОНОБЛОЧНЫЙ СВЧ АНАЛИЗАТОР СПЕКТРА, НЕ ИМЕЮЩИЙ ПО СВОИМ ПАРАМЕТРАМ АНАЛОГОВ НА РОССИЙСКОМ РЫНКЕ, А ПО РЯДУ ХАРАКТЕРИСТИК СУЩЕСТВЕННО ПРЕВОСХОДЯЩИЙ ДАЖЕ ИМПОРТНЫЕ ПРИБОРА КЛАССА HIGH-END Диапазон рабочих частот: 9кГц…24ГГц (опционально 28ГГц — опция 280) Фундаментальное смешение во всем диапазоне частот: в диапазоне 9кГц…3,2ГГц- трехкратное преобразование по первой гармонике гетеродина; в диапазоне 3,2ГГц…10ГГц — двукратное преобразование частоты по первой гармонике гетеродина; в диапазоне 10ГГц…24ГГц (28ГГц) — двукратное преобразование по первой гармонике гетеродина с удвоением. На частотах 2,7ГГц…24ГГц (28ГГц) для подавления зеркального канала и снижения вносимых гармонических искажений используется ЖИГ-перестраиваемый фильтр. Стабильность опорного источника: +-1х10-7/год. Измерение уровней: от +30дБм до —130дБм Средний уровень собственных шумов (полоса ПЧ 1 Гц, аттенюатор 0дБ) Частота Уровень шума (дБм) 9кГц…3,2ГГц —155дБм (с опцией МШУ —168дБм) 3,2ГГц…10ГГц —150дБм (с опцией МШУ —165дБм) 10ГГц…24ГГц (28ГГц) —135дБм (с опцией МШУ —160дБм) Цифровой тракт ПЧ: со значениями фильтров (-3дБ) 1Гц...3МГц с кратностью шага 1, 3, 10. Фильтры ПЭМИН (-6дБ): 200Гц, 9кГц, 120кГц Погрешность переключения фильтров: 3МГц...10Гц не более +-0,1дБ (для фильтров 1Гц, 3Гц не более +-0,25дБ). Избирательность фильтров: по уровням —60дБ/-3дБ составляет 4:1. Гарантированный уровень фазовых шумов Относительный уровень помех, обусловленных комбинационными искажениями: —70дБн Точка пересечения по интермодуляции 3-го порядка по входу: Частота Точка пересечения (дБм) 9кГц…3,2ГГц +15дБм 3,2ГГц…10ГГц +15дБм 10ГГц…22ГГц +10дБм Точка пересечения по гармоническим искажениям 2-го порядка по входу: Частота Точка пересечения (дБм) 9кГц…3,2ГГц +40дБм 3,2ГГц…10ГГц +80дБм 10ГГц…22ГГц +80дБм Неравномерность АЧХ (для входных уровней +10дБм...-60дБм): Частота Неравномерность (дБ) 9кГц…3,2ГГц ±0,5 3,2ГГц…10ГГц ±1,5 10ГГц…22ГГц ±3,5 Аттенюатор: 70дБ с шагом 10дБ. Погрешность переключения аттенюатора Частота Неравномерность (дБ) 9кГц…3,2ГГц ±0,7дБ 3,2ГГц…10ГГц ±1,2дБ 10ГГц…22ГГц ±2,0дБ Широкий выбор детекторов: СКЗ, пиковый (максимум, минимум), выборки, нормальный, квазипиковый. Широкий выбор демодуляторов: АМ, узкполосный ЧМ, широкополосный ЧМ. Размерность логарифмической шкалы: дБм, дБмВ, дБмкВ, Ватт, Вольт. Масштаб логарифмической шкалы: от 20дБ/деление до 0,1дБ/деление. Автоматические измерения: мощности канала, ширины занятой полосы, мощности гармоник, глубины АМ, ЧМ девиации, коэффициента нелинейных искажений, фазовых шумов. Возможность одновременно вывести на экран четыре графика: один текущий и три сохраненных. Прибор может комплектоваться опциональными программными пакетами для измерения фазовых шумов, а также измерения коэффициента шума. Разъемы: СВЧ вход (сменный разъем 3,5мм (гнездо)/N-тип (гнездо), выход калибратора 100МГц BNC (гнездо), выход трекинг-генератора (опция) N-тип (гнездо), выход 3-ей ПЧ 21.4МГц SMA (гнездо). Разъемы для связи с внешними устройствами: RS-232, 2 разъема USB.
