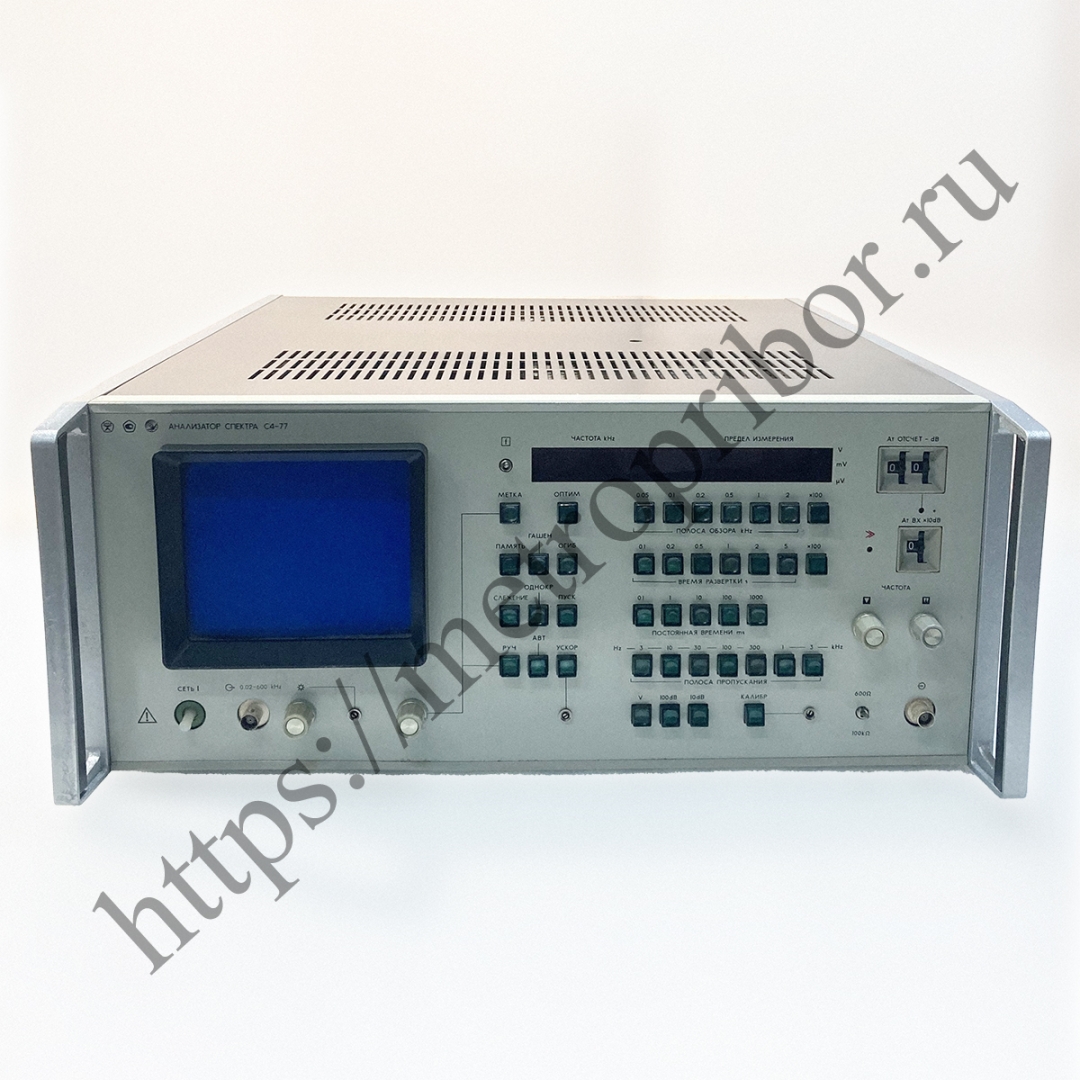

фото Анализатор спектра С4-77
Пока нет отзывов
Описание
Анализатор спектра С4-77 предназначен для визуального наблюдения и измерения составляющих спектра периодически повторяющихся сигналов и стационарных шумов. Технические характеристики приборов анализаторы спектраС4-77: Диапазон частот прибора — от 20Гц до 600кГц; Пределы допускаемого значения погрешности измерения частоты входного синусоидального сигнала (в герцах) равны значениям, вычисленным по формуле: ?? = ±(10–6?с+??п+??к+1/?сч) где ?с — частота входного сигнала, Гц; ??п — установленная полоса пропускания, Гц; ??к = 5Гц — погрешность калибровки; ?сч — время счета частотомера; ?сч = 0,1с при полосах обзора от 50Гц до 200кГц; Пределы допускаемых значений дополнительной погрешности измерения частоты входного синусоидального сигнала в рабочих условиях равны 0,5 пределов допускаемых значений основной погрешности измерения частоты входного синусоидального сигнала; Нестабильность частоты настройки прибора С4-74 на частоте 100кГц не превышает 120Гц за 10 мин. по истечении времени установления рабочего режима (30 мин.) и 60Гц за 10 мин. после 2ч. прогрева; Номинальные значения полос обзора — 0,05кГц; 0,1кГц; 0,2кГц; 0,5кГц; 1кГц; 2кГц; 5кГц; 10кГц; 20кГц; 50кГц; 100кГц; 200кГц. Пределы допускаемого значения погрешности установки полос обзора равны ±30% от минимального значения полосы обзора; Номинальные значения полос пропускания на уровне -3дБ — 3Гц; 10Гц; 30Гц; 100Гц; 300Гц и 1кГц; 3кГц. Пределы допускаемого значения погрешности установки полос пропускания равны +2Гц, -1Гц для полосы 3Гц; ±4Гц для полосы 10Гц; ±0,03??п для полос от 30Гц до 3кГц. Коэффициент прямоугольности на уровне -60дБ не более 10; Пределы изменения коэффициента передачи С4-77 при переключении полос пропускания относительно среднего уровня равны ±10% в нормальных условиях и ±20% в рабочих условиях; Средний уровень собственных шумов, приведенный ко входу прибора, не более 3?10-16 мВт/Гц в диапазоне от 10кГц до 600кГц и 10-14 мВт/Гц в диапазоне частот от 20Гц до 10кГц; Неравномерность амплитудно-частотной характеристики (АЧХ) прибора С4-77 не более 3дБ, неравномерность АЧХ в диапазоне частот от 0,4кГц до 600кГц не более 2дБ; Пределы допускаемого значения погрешности измерений абсолютных уровней сигнала в диапазоне измеряемых напряжений от 3В до 1 мкВ в пределах ±0,8дБ на частоте 100кГц в нормальных условиях; Пределы допускаемого значения погрешности измерения абсолютных уровней сигнала в диапазоне измеряемых напряжений от 3В до 1 мкВ в рабочем диапазоне температур равны ±1,3дБ на частоте 100кГц; Пределы допускаемого значения погрешности отсчетного аттенюатора в диапазоне от 0дБ до -9дБ с шагом 1дБ равны ±0,5дБ; Пределы допускаемого значения погрешности линейного масштаба шкалы индикатора равны ±3%; Пределы допускаемого значения погрешности логарифмического масштаба шкалы индикатора С4-77 в диапазоне от 0дБ до -80дБ равны ±3дБ; Пределы допускаемого значения погрешности логарифмического масштаба шкалы индикатора в диапазоне 10дБ (через 1дБ) равны ±0,5дБ; Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка для двух синусоидальных сигналов при расстройке между ними не менее 50??п не более -80дБ; Относительный уровень помех, обусловленных гармоническими искажениями, не более -80дБ; Относительный уровень модуляционных составляющих С4-77 с частотами, кратными частоте питающей сети не более -70дБ; Относительный уровень собственных комбинационных помех не более -70дБ; Относительный уровень помех, обусловленных побочными каналами приема синусоидального сигнала, не более -70дБ; Относительный уровень помех, обусловленных средним уровнем собственных шумов в полосе 3Гц не более -90дБ; Номинальное значение входного активного сопротивления прибора С4-77 600 Ом и 100 кОм. Пределы допускаемого значения погрешности входного активного сопротивления равны ±10%; Входная емкость не более 100пФ; Максимально допустимое напряжение на входе прибора не более 3В (среднеквадратическое значение); Среднеквадратическое значение выходного напряжения следящего генератора на нагрузке 600 Ом не менее 0,2В. Изменение выходного напряжения следящего генератора в диапазоне частот от 20Гц до 600кГц не более 3дБ; Значение напряжения высших гармонических составляющих сигнала следящего генератора не более -40дБ относительно напряжения первой гармоники; С4-77 имеет следующие режимы работы развертки: ручной, автоматический, ускоренный и однократный; В автоматическом режиме время развертки изменяется в пределах от 0,1с до 500с с кратностью 1; 2; 5. Пределы допускаемого значения погрешности установки времени развертки равны ±30%; В ускоренном режиме время развертки в диапазоне от 20с до 500с уменьшается не менее чем в 10 раз. Уровень обнаружения в режиме ускоренного анализа регулируется в пределах трех нижних делений масштабной сетки индикатора; В режиме слежения анализатор спектра обеспечивает автоматическую подстройку на максимум отклика выбранной спектральной составляющей при отстройке на скат отклика до уровня 0,1 в пределах установленной полосы обзора и полосах пропускания от 3Гц до 300Гц; С4-77 обеспечивает работу в режиме связанных функций; Прибор имеет возможность индикации спектрограммы по двум каналам и возможность запоминания в одном канале; При перегрузке на входе С4-77 включается индикация перегрузки; Прибор обеспечивает свои технические характеристики по истечении времени установления рабочего режима равного 30 мин., а в рабочих условиях по истечении 1 часа; С4-77 сохраняет свои технические характеристики при питании от сети переменного тока напряжением 220В±22В, частотой 50Гц±0,2Гц или напряжением 220В±11В, частотой 400Гц±10Гц; Мощность, потребляемая прибором от сети питания, при номинальном напряжении не более 120В?А; Прибор допускает непрерывную работу в рабочих условиях в течение не менее 8 часов при сохранении своих технических характеристик в пределах норм, установленных в ТУ; Вероятность отсутствия скрытых отказов не менее 0,9 за межпроверочный интервал 12 месяцев при среднем коэффициенте использования Кu = 0,3; Габариты С4-77 — 490?213?579 мм; Масса — 30кг.
226 000 ₽ /шт
В наличии мало
- +
шт
Бесплатная доставка при заказе от 5000 руб.
Наличный и безналичный расчет, банковские карты
Быстрый заказ
