Описание

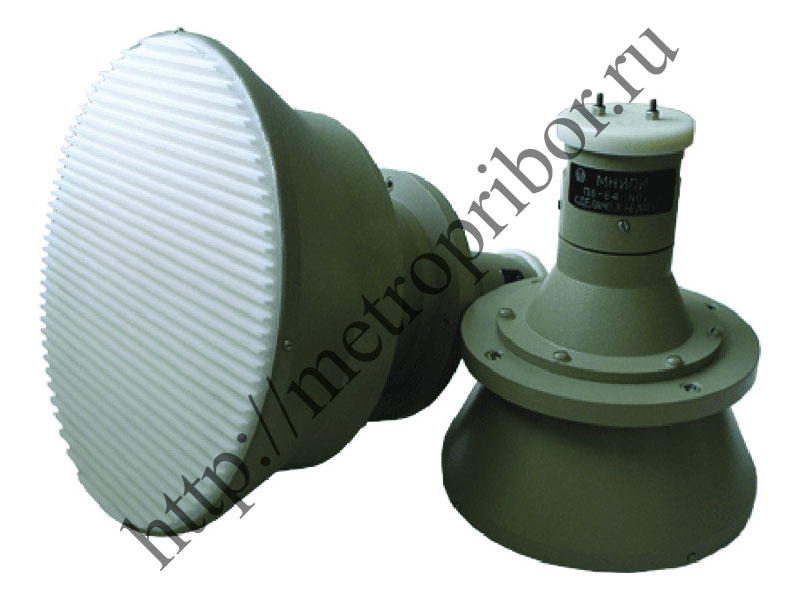

Антенна П6-64 представляет собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта.Для согласования волнового сопротивления линзы антенны П6-64 с волновым сопротивлением свободного пространства на неосвещенной поверхности линзы применен согласующий двухступенчатый чебышевский трансформатор. Для согласования круглого волновода на входе рупора антенны П6-64 с прямоугольным волноводом входа антенны П6-64 сечением 7,2х3,4 мм применен ступенчатый переход. В комплект антенны П6-64 входит волноводно-коаксиальный переход с коаксиальным соединителем сечением 3,5/1,52 мм (или SMA). По условиям эксплуатации антенна П6-64 обеспечивает работу в лабораторных, заводских и полевых условиях. Антенна П6-64 может использоваться так же для преобразования электромагнитной волны в свободном пространстве в волну в волноводном тракте.
