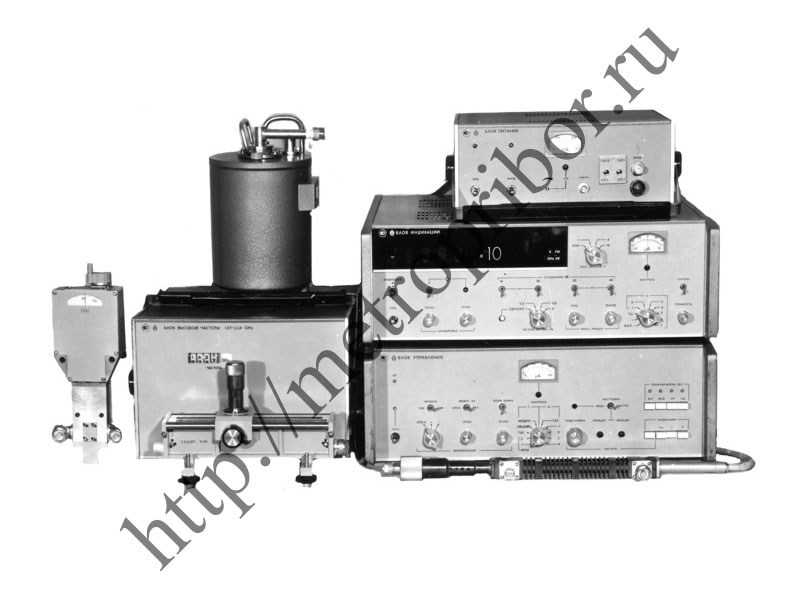

Антенна ПК7-21

ПК7-21 измеритель параметров антенн используется для измерения уровней слабых шумовых сигналов при определении параметров антенн радиометрическими методами, уровней синусоидальных сигналов и для решения ряда измерительных задач в составе ИИС.   Технические характеристики ПК7-21:   Частотный диапазон - от 8,15 ГГц до 12,42 ГГц. Пределы измерения: - шумовая температура - от 30 К до 3·105 К; - мощности синусоидального сигнала - от 10-15 Вт до 10-6 Вт; - отношения уровней мощности синусоидального сигнала - 1·109.   Погрешность измерения шумовой температуры измерителем ПК7-21: - от 300 К до 3·104  К - ±10%; - от 3·104 К до 3·105 К - ±14%; - от 30 К до 300 К - ±7,5 К; - от 30 К до 300 К - ±10 К.   Погрешность измерения отношения уровней мощности синусоидального сигнала - ±7%. Погрешность измерения мощности синусоидального сигнала - ±15%. Дистанционное управление блоком ВЧ - в наличии. Автоматическое управление функциями (ослабление аттенюаторов ПЧ и НЧ, положение входного переключателя, полоса пропускания) - в наличии.   Измерение абсолютных значений температур обеспечивается: - низкие шумовые температуры - ГШ охлаждаемый азотом; - температур от 300 К и выше - ГШ газоразрядный.   Габаритные размеры ПК7-21: - блок управления - 488?173?481 мм; - индикации - 488?173?481 мм; - питания - 355?178?355 мм.   Масса: - блок управления - 17 кг; - индикации - 17 кг; - питания - 9,5 кг.   В состав приборов измерители ПК7-21 входит: - трансформатор полных сопротивлений, который служит для уменьшения погрешности рассогласования; - перестраиваемый фильтр - для запирания зеркального канала; - органы контроля работоспособности основных узлов.   Дистанционное управление позволяет располагать блок на расстоянии до 30 м от остальной части прибора (блока управления и блока индикации).   Предприятие-изготовитель предоставляет гарантию соответствия ПК7-21 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
