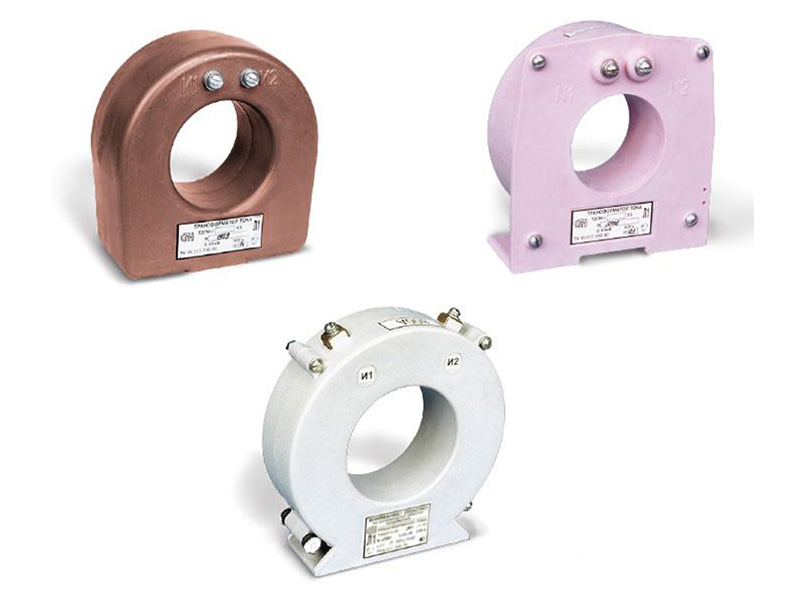

фото Трансформатор ТЗЛМ-I
фото Трансформатор ТЗЛМ-I
Пока нет отзывов
Описание
ТЗЛМ-I трансформатор тока предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.   Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ), могут изготавливаться как в пластмассовом корпусе, так и в литом исполнении (для АС).   Трансформаторы ТЗЛМ- I имеют два варианта конструктивного исполнения по диаметру отверстия для прохода кабеля: - диаметр окна ТЗЛМ-I-1 - 71 мм; - диаметр окна ТЗЛМ-I-2 - 101 мм.   Технические характеристики ТЗЛМ-I:   Номинальное напряжение - 0,66 кВ. Номинальная частота - 50 Гц. Коэффициент трансформации - 25/1. Односекундный ток термической стойкости - 140 А. Испытательное одноминутное напряжение - 3 кВ. Материал корпуса: - ТЗЛМ-I-1 - трудногорючая пластмасса; - ТЗЛМ-I-2 - эпоксидный компаунд.   Масса трансформатора: - ТЗЛМ-I с литой изоляцией - не более 3,3 кг; - ТЗЛМ-I в пластмассовом корпусе - не более 2,3 кг; - ТЗЛМ-I-1 в пластмассовом корпусе - не более 3,6 кг; - ТЗЛМ-I-2 с литой изоляцией - не более 5,2 кг.   Возможна работа трансформаторов ТЗЛМ-1 с микропроцессорными защитами серии БМРЗ фирмы НТЦ «Механотроника», серии 75J60 фирмы «Siemens», серий Р 120, Р 140 фирмы «Alstom».   Трансформаторы ТЗЛМ-1 выполнены в виде опорной конструкции. Магнитопровод изготовлен из электротехнической стали. Вторичная обмотка намотана на магнитопровод. Роль первичной обмотки выполняет трехфазный кабель распредустройства напряжением до 10 кВ, пропущенный через окно трансформатора. Главная изоляция между токопроводящими жилами кабеля и вторичной обмоткой трансформаторов ТЗЛМ-I обеспечивается изоляцией кабеля.   Условия эксплуатации ТЗЛМ-I:   Высота установки над уровнем моря - не более 1000 м. Верхнее значение температуры окружающего воздуха с учетом перегрева воздуха внутри КРУ - +50° С. Относительная влажность воздуха при +25° С - до 100 %.   Окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию. Рабочее положение трансформаторов в пространстве - любое.   Изоляция трансформаторов в литом исполнении - класса нагревостойкости В и класса воспламеняемости FH (ПГ) 1. Изоляция трансформаторов, изготавливаемых в пластмассовом корпусе - класса нагревостойкости Y.
8 580 ₽ /шт
В наличии много
- +
шт
Бесплатная доставка при заказе от 5000 руб.
Наличный и безналичный расчет, банковские карты
