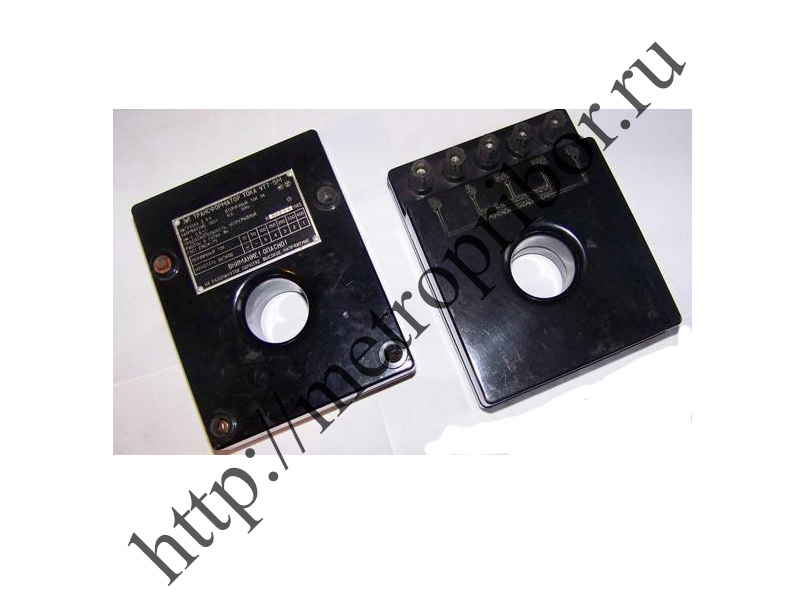

Трансформатор УТТ-5М

Трансформатор тока УТТ-5 М (УТТ 5 М, УТТ5 М) Предназначен для использования в цепях переменного тока при электрических измерениях. Номинальные первичные токы: 15А; 50А; 100А; 150А; 200А; 300А; 600А Номинальный вторичный ток: 5А Класс точности 0,2 Трансформаторы тока УТТ-5 М измерительные лабораторные предназначены для использования в цепях переменного тока при электрических измерениях. Трансформатор тока УТТ-5 М предназначен для работы в закрытых помещениях при температуре окружающего воздуха от плюс 10°С до 35°С и относительной влажности до 80% при температуре 30°С. Технические характеристики Номинальное значение напряжения, первичной обмотки относительно корпуса и вторичной обмотки 660В. Основные характеристики трансформатора тока УТТ-5 М и допускаемые значения погрешностей указаны в таблице. Электрическое сопротивление изоляции первичных обмоток относительно вторичных обмоток и корпуса не менее 40 Мом, вторичных обмоток относительно корпуса — не менее 20 Мом. Испытательное напряжение переменного тока частоты 50 Гц (действующее значение) первичной обмотки относительно вторичной обмотки и корпуса 3кВ, вторичной обмотки относительно корпуса — 2кВ Габаритные размеры, не более 164?131?60 мм. Диаметр центрального отверстия, 37 мм. Масса, не более 1,5кг. Продолжительность непрерывной работы трансформатора УТТ-5 М, не более 8ч. Время перерыва до повторного включения, не менее 30 мин. Содержание цветных металлов: алюминий и алюминиевые сплавы: 0,068кг, медь и сплавы на основе меди: 0,571кг.
