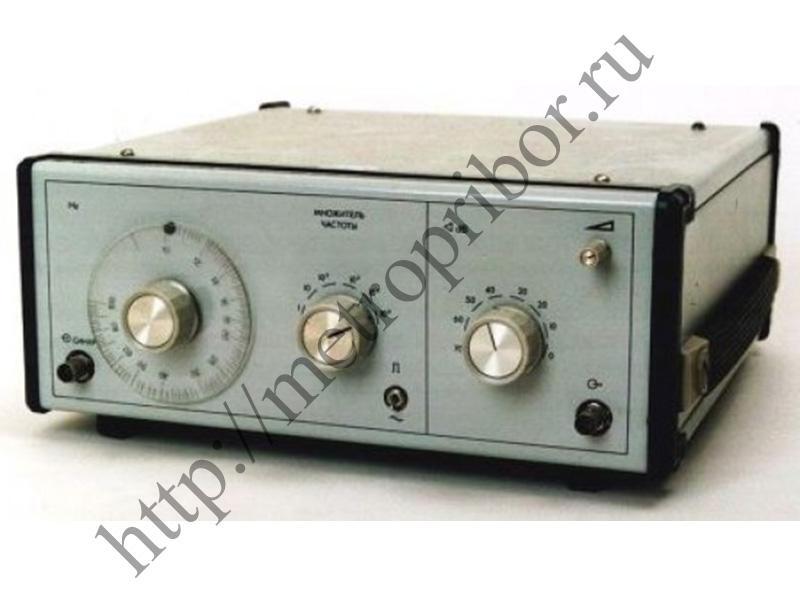

Генератор Г3-126

Генератор 10 Гц-10 МГц, синус, прямоугольник (10 Гц-1 МГц), усилитель до 25 В. Возможность синхронизации внешним сигналом. Генератор - 308х120х300 мм; 6 кг; усилитель - 120х120х300 мм; 3 кг.

Основные характеристики:

Сигнал синусоидальной и прямоугольной формы, плавная и дискретная регулировка выходного сигнала, усилитель сигнала. Возможность синхронизации внешним сигналом, жесткие условия эксплуатации

• Синусоидальный сигнал 10 Гц...10 МГц:

• Uвых=25 В на F: (10Гц-1 МГц) - на выходе усилителя при Rн=1 кОм;
• Uвых=20В на F: (1-10) МГц- на выходе усилителя при Rн=1 кОм;
• Uвых=10В - без нагрузки.
• Rвых: (50±5) Ом. Кг: (0,1¸5)%.

• Прямолугольный сигнал 10 Гц...1 МГц:

• Uвых: 10 В - на Rн: 50 Ом; 20 В - без нагрузки.
• Сважность сигнала: 2. tфр: £40 нс. tср: £40 нс.

• Габариты, мм; масса, кг:

• генератор - 308х120х300 мм; 6 кг;
• усилитель - 120х120х300 мм; 3 кг
