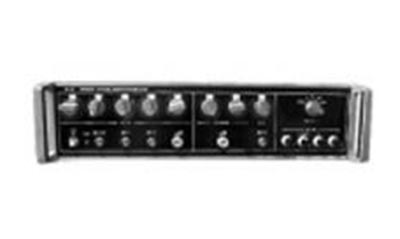

Генератор Г3-126/1

Технические параметры позиции
Г3-126/1 генератор низкочастотный, Uвых=25 В на F 10Гц-1 МГц - на выходе усилителя при Rн=1 кОм

Синусоидальный сигнал 10 Гц...10 МГц:
• Uвых=25 В на F 10Гц-1 МГц - на выходе усилителя при Rн=1 кОм
• Uвых=20В на F 1-10 МГц- на выходе усилителя при Rн=1 кОм
• Uвых=10В без нагрузки
• Rвых 50±5

Прямоугольный сигнал 10 Гц...1 МГц:
• Uвых 10 В - на Rн: 50 Ом; 20 В - без нагрузки
• Скважность сигнала  tфр: £40 нс; tср: £40 нс

Габариты, мм:
• Генератор 308х120х300
• Усилитель 120х120х300

Масса, кг:
• Генератор 6
• Усилитель 3
Комплектация генератора Г3-126/1:
• Генаратор Г3-126/1
• Руководство по эксплуатации – 1 шт
Назначение и область применения генератора Г3-126/1:
Генератор представляет собой широкодиапазонный источник синусоидального и прямоугольного сигналов с повышенным выходным напряжением. Прибор предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, автоматике, вычислительной технике, приборостроении.
