Генератор Г3-136

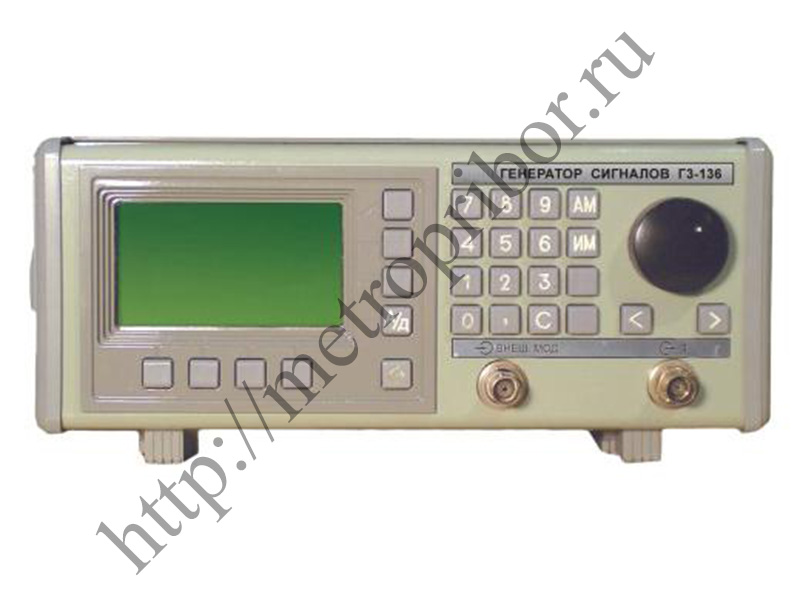

Генератор сигналов НЧ Г3-136 предназначен для воспроизведения электромагнитного сигнала синусоидальной формы. Измерительный генератор Г3-136 обычно используется для проверки и настройки различных радиоэлектронных устройств. Все приборы этого класса характеризуются низким уровнем гармонических искажений. С помощью Г3-136 могут настраиваться высокоточные приборы, применяемые в вычислительной технике и автоматике. Работая с ним, Вы можете использовать широкий спектр собственных настроек. Например, можно установить точность частоты и ее нестабильность. Измерительный генератор сигналов низкой частоты Г3-136 имеет функцию памяти на сохранение настроек. Это позволяет сэкономить время, затрачиваемое на настройку прибора. Данный прибор представляет собой оптимальное сочетании цены и качества в своём классе.  Г3-136 - Предназначен для формирования гармонических сигналов прецизионной частоты с высокой точностью и стабильностью по частоте в диапазоне частот от 0,01 Гц до 10 МГц в жестких условиях эксплуатации. В диапазоне частот от 10 Гц до 200 кГц коэффициент гармоник не более 0,03 %. Уровень модуляционных и комбинационных составляющих не более – 70 дБ от несущей. Имеет дополнительные выходы сигнала прямоугольной формы с уровнями ТТЛ и сигнала опорной частоты 5 МГц. Основные технические характеристики: Диапазон частот 0,01 Гц - 10 МГц Дискретность перестройки частоты 0,001 Гц до 500 кГц ;  0,02 Гц от 500 кГц до 10 МГц Нестабильность выходной частоты F за 12 мес. 5 ·10 -8 F,  за 15 мин 10 -9 F Абсолютная погрешность установки частоты ±5·10-8 Выходное сопротивление <5 Ом; 50 Ом; 600 Ом Режимы работы НК АМ, ИМ (диапазон модулирующих от 10 Гц до 30 кГц) Диапазон установки выходного напряжения: а) При выходном сопротивлении генератора 5 Ом на нагрузке 50 Ом в диапазоне частот 0,01 Гц – 5 МГц в диапазоне частот 5 – 10 МГц на нагрузке 600 Ом в диапазоне частот 0,01 Гц – 5 МГц в диапазоне частот 5 – 10 МГц При выходном сопротивлении генератора 50 Ом на нагрузке 50 Ом в диапазоне частот 0,01 Гц – 5 МГц в диапазоне частот 5 – 10 МГц на нагрузке 600 Ом в диапазоне частот 0,01 Гц – 5 МГц в диапазоне частот 5 – 10 МГц в) При выходном сопротивлении генератора 600 Ом на нагрузке 600 Ом в диапазоне частот 0,01 Гц – 5 МГц  в диапазоне частот 5 – 10 МГц  10 мВ – 5 В 10 мВ – 2,5 В 10 мВ – 10 В  10 мВ – 5 В 200 мкВ – 5 В 200 мкВ – 2,5 В 200 мкВ – 9 В  200 мкВ – 4,5 В 200 мкВ – 5 В 200 мкВ – 2,5 В Дискретность установки напряжения, мВ 0,001 - 1 Погрешность установки уровня (3 - 9) % Уровень модуляционных и комбинационных помех не более - 70 дБ Заменяет: Г3-110, Г3-112, Г3-118, Г3-120 (питание 220 В), Г3-122, Г3-131, Г4-153, Г4-154 (Uвых? 5 В, F? 10 МГц), Г4-221 (до 10 МГц)
