Генератор Г3-36а

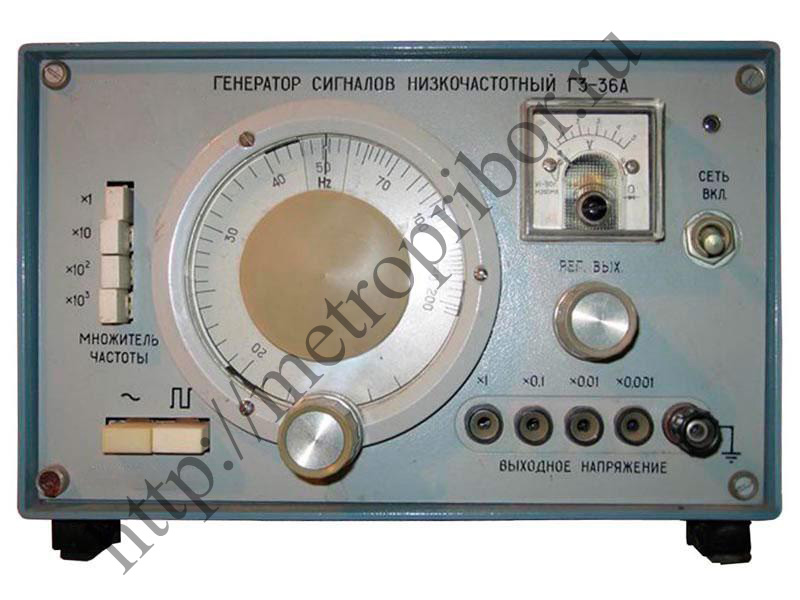

Г3-36А генератор сигналов низкочастотный представляет собой портативный источник синусоидальных (основной режим) и прямоугольных (дополнительный режим) электрических колебаний звуковых и ультразвуковых частот. Генераторы Г3-36А применяются для регулировки и испытания низкочастотных и ультразвуковых каскадов радиоаппаратуры в лабораторных и производственных условиях. Технические характеристики Г3-36А: Диапазон частот — от 20 Гц до 200 кГц. Поддиапазоны частот — от 20 Гц до 200 Гц; от 200 Гц до 2 кГц; от 2 кГц до 20 кГц; от 20 кГц до 200 кГц. Запас: — по краям диапазона — не менее удвоенного значения основной погрешности по частоте; — в начале и конце поддиапазонов — не менее значения основной погрешности. Основная погрешность установки частоты Г3-36А — не более ±(3+150/fн), где fн — установленное по шкале значение частоты в герцах. Дополнительная погрешность установки частоты от изменения напряжения питания: — в диапазоне от 20 Гц до 20 кГц — не более ±10·10-4fн (± 0,1%); — в диапазоне от 20 Гц до 20 кГц — не более ±10·30-6fн (± 0,3%). Номинальное значение выходного напряжения Г3-36А — не менее 5 В. Погрешность коэффициента деления — не более ±0,8 дБ. Погрешность установки опорного значения выходного напряжения от верхнего предела измерения — не более ±6%. Дополнительная погрешность установки опорного напряжения на каждые 10° С — не более ±1%. Изменение опорного значения выходного напряжения при перестройке частоты — не более ±12%. Коэффициент гармоник при номинальном выходном напряжении на сопротивлении нагрузки 600 Ом: — в диапазоне частот от 20 Гц до 50 Гц — не более 1,5%; — в диапазоне частот свыше от 50 Гц до 20 кГц — не более 1%; — в диапазоне частот от 20 Гц до 200 кГц — не более 2%; Дополнительная величина коэффициента гармоник на каждые 10° С — не более 1%. Дополнительная погрешность установки опорного значения выходного напряжения — не более 2%. Генераторы Г3-36А имеют дополнительный режим прямоугольного сигнала с характеристиками: — частота следования соответствует частоте синусоидального сигнала; — максимальное значение амплитуды выходного напряжения — не менее 5 В; — основная приведенная погрешность измерителя уровня для прямоугольного сигнала — не более ±20%; — длительность фронта и среза прямоугольного сигнала при сопротивлении нагрузки 600±6 Ом — не более 300 нс. — скважность прямоугольного сигнала при сопротивлении нагрузки 600 ±6 Ом во всем диапазоне частоты — 2±0,4. Напряжение сети питания — 220±22 В. Частота сети питания — 50±0,5 Гц. Содержание гармоник — не более 5%. Потребляемая мощность Г3-36А — не более 9 В·А. Время самопрогрева — 5 мин. Время непрерывной работы — 8 ч. Среднее время безотказной работы — 2000 ч. Габаритные размеры — не более 235?240?170 мм. Масса — не более 5 кг.
