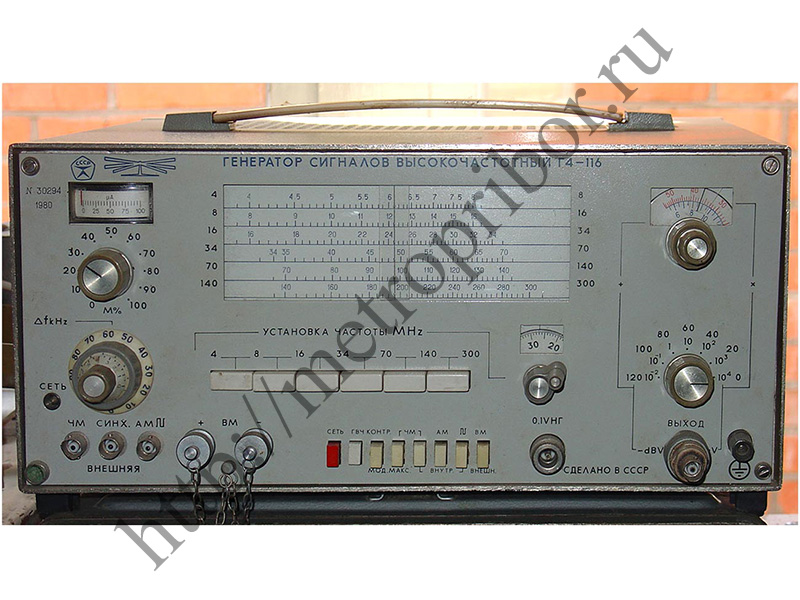

Генератор Г4-116

Генератор сигналов высокочастотный Г4-116 предназначен для поверки, калибровки, настройки и тестирования радиоаппаратуры, работающей в метровом и дециметровом диапазонах частот. Прибор применяют при проверке радиоприемных устройств, измерительных трактов, усилителей, преобразователей, каналов связи и другой радиоэлектронной аппаратуры, для которой требуется источник стабильного высокочастотного сигнала.

Г4-116 позволяет работать в режиме непрерывной генерации, амплитудной модуляции, частотной модуляции и модуляции видеосигналом. Благодаря этому генератор подходит для измерения параметров радиоприемных приборов, проверки прохождения модулированных сигналов, оценки чувствительности, настройки входных цепей и контроля работы трактов в разных режимах.

Прибор может использоваться не только как основной калиброванный источник ВЧ-сигналов, но и как источник некалиброванных сигналов или дополнительный высокочастотный генератор. Диапазон частот 4-300 МГц и выходное напряжение от 0,1 мкВ до 0,5 В позволяют применять Г4-116 в лабораторных, поверочных, производственных и ремонтных работах.

Режимы работы

• Режим непрерывной генерации.
• Режим амплитудной модуляции - АМ.
• Режим частотной модуляции - ЧМ.
• Режим модуляции видеосигналом.
• Использование в качестве источника некалиброванных сигналов.
• Использование в качестве дополнительного высокочастотного генератора.

Частотные характеристики

• Диапазон частот генератора - 4-300 МГц.
• Область применения - метровые и дециметровые частоты.

Выходной сигнал

• Выходное напряжение - 0,1 мкВ-0,5 В.
• Нестабильность уровня выходной мощности за 15 мин - 0,1 дБ.

Амплитудная модуляция

• Диапазон частот модуляции в режиме АМ - 50 Гц-60 кГц.
• Коэффициент гармоник огибающей АМ-сигнала при M = 80% - 5%.
• Коэффициент гармоник огибающей АМ-сигнала при M = 30% - 3%.
• Погрешность установки коэффициента модуляции в режиме АМ - ±5%.

Частотная модуляция

• Диапазон частот модуляции в режиме ЧМ - 30 Гц-60 кГц.
• Погрешность установки модуляции в режиме ЧМ - ±10%.

Модуляция видеосигналом

• Диапазон частот модуляции видеосигналом - 50 Гц-60 кГц.
• Погрешность установки модуляции видеосигналом - ±10%.

Измерительные и настроечные возможности

• Поверка радиоаппаратуры метрового и дециметрового диапазонов.
• Калибровка радиотехнических устройств.
• Тестирование радиоприемных приборов.
• Проверка параметров сигнала в режиме непрерывной генерации.
• Проверка аппаратуры в режимах АМ и ЧМ.
• Проверка трактов при модуляции видеосигналом.
• Настройка входных цепей, усилителей и преобразователей.

Питание и потребляемая мощность

• Потребляемая мощность - 60 В·А.

Габариты и масса

• Габаритные размеры - 360 x 190 x 355 мм.
• Масса - 15,5 кг.

Особенности прибора

• Высокочастотный генератор для диапазона 4-300 МГц.
• Применение для поверки, калибровки и тестирования радиоаппаратуры.
• Работа в метровом и дециметровом диапазонах частот.
• Выходное напряжение 0,1 мкВ-0,5 В.
• Нестабильность уровня выходной мощности 0,1 дБ за 15 мин.
• Режим непрерывной генерации.
• Амплитудная модуляция с диапазоном частот 50 Гц-60 кГц.
• Частотная модуляция с диапазоном частот 30 Гц-60 кГц.
• Модуляция видеосигналом в диапазоне 50 Гц-60 кГц.
• Возможность использования как источника некалиброванных сигналов.
• Возможность применения как дополнительного высокочастотного генератора.
