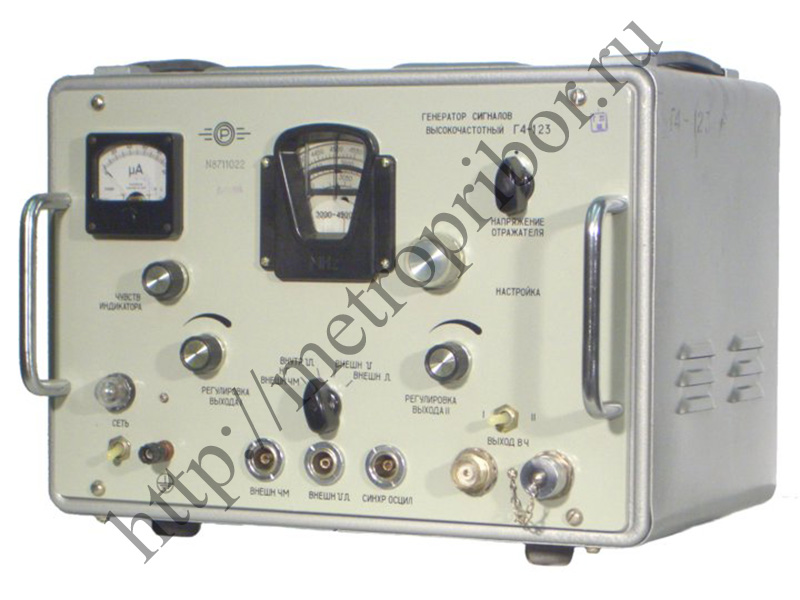

Генератор Г4-123

Генератор сигналов высокочастотный Г4-123 (Г4123, Г 4 123, Г-4-123, Г4 123) Генератор сигналов высокочастотный Г4-123 предназначен для настройки, регулировки испытаний различных радиотехнических устройств сантиметрового диапазона волн. Генератор может применяться в качестве источника некалиброванного по уровню высокочастотного сигнала для питания измерительных линий, направленных ответвителей, высокочастотных мостов, антенн, фильтров, входных цепей приемников и т. п. Генератор Г4-123 предназначен для работы в лабораторных, заводских и полевых условиях. Особенности прибора генератор сигналов высокочастотный Г4-123: — два идентичных выхода ВЧ-энергии; — возможность одновременного использования обоих выходов; — модуляция ЧМ, ИМ. Технические характеристики приборов генераторы сигналов высокочастотные Г4-123: Диапазон частот — от 3000 МГц до 4500 МГц; Основная погрешность установки частоты — не более ±1,25%; Уровень выходной мощности на нагрузке 50 Ом: — 40 мВт — в диапазоне 3000 МГц-3400 МГц; — 15 мВт — в диапазоне 3400 МГц-4500 МГц; Плавное изменение выходной мощности прибора генератор сигналов высокочастотный Г4-123 на нагрузке 50 Ом — не менее 30дБ; Параметры выходных ВЧ импульсов при внешней модуляции: — длительность фронта — 0,3 мкс; — длительность среза — 0,5 мкс; — неравномерность вершины импульса — 10%; — отклонение длительности выходного импульса от длительности модулирующего импульса — не более ±0,5 мкс; — нестабильность фронта и среза — 0,5 мкс; Частота следования высокочастотных импульсов прибора генератор сигналов высокочастотный Г4-123 при внутренней модуляции меандром — 1000Гц±100Гц; Ассиметрия — 10%; Выходное сопротивление — 50 Ом; Мощность, потребляемая прибором генератор сигналов высокочастотный Г4-123 от сети — не более 150В?А; Габаритные размеры — 390?300?280 мм; Масса — не более 18кг; Нормальные условия эксплуатации прибора генератор сигналов высокочастотный Г4-123: — окружающая температура — 20С±5С; — относительная влажность воздуха при температуре 20С±5С — 65%±15%; — атмосферное давление — 100кПа±4кПа; — напряжение питающей сети — 200В, 50Гц; Рабочие условия эксплуатации прибора генератор сигналов высокочастотный Г4-123: — окружающая температура — от -30С до +50С; — относительная влажность воздуха при температуре 25С — до 95%; — питание: — 220В±22В, 50Гц±2Гц; — 115В±5,75В, 220В±11В, 400(+28/-12)Гц; — содержание гармоник — до 5%; Изготовитель гарантирует соответствие качества прибора генератор сигналов высокочастотный Г4-123 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
