Генератор Г4-176

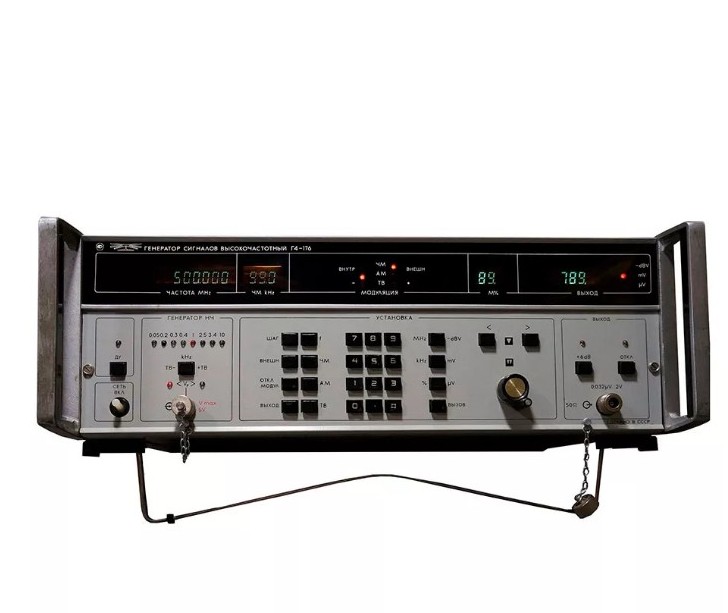

Генератор сигналов высокочастотный Г4-176

Генератор Г4-176 предназначен для проверки, настройки и регулировки связной и телевизионной приемопередающей аппаратуры. Прибор используется как источник высокочастотного сигнала в диапазоне 0,1-1020 МГц и работает в режимах немодулированных колебаний, амплитудной модуляции, частотной модуляции, импульсной модуляции и телевизионной модуляции.

Г4-176 применяют в лабораториях, цехах, ремонтных и поверочных службах, а также на автоматизированных рабочих местах. Генератор подходит для проверки радиоприемных и передающих трактов, настройки телевизионной аппаратуры, контроля чувствительности приемников, оценки параметров модуляции и формирования стабильного измерительного сигнала в широком диапазоне частот.

Встроенная микроЭВМ автоматизирует управление прибором: выполняет набор и установку параметров, исключает включение запрещенных режимов, обеспечивает отсчет параметров в требуемых единицах и хранение рабочих конфигураций. Управление выполнено через клавиатуру на передней панели, а ввод частоты, выходного напряжения, коэффициента амплитудной модуляции и девиации частоты возможен как с цифровой клавиатуры, так и с помощью датчика квазиплавной установки.

Генератор позволяет сохранять установленные параметры во внутренней памяти и затем быстро вызывать их по номеру. В описании прибора указана память на 11 групп органов управления, а также возможность сохранения до 63 массивов параметров генератора. Такое построение удобно при повторяющихся проверках, регламентных работах и серийной настройке радиоаппаратуры.

Режимы работы

• НК - режим немодулированных колебаний.
• АМ - амплитудная модуляция.
• ЧМ - частотная модуляция.
• ИМ - импульсная модуляция.
• TV - телевизионная модуляция.
• Модуляция несущей частоты от внутреннего источника - предусмотрена.
• Модуляция несущей частоты от внешнего источника - предусмотрена, кроме режима TV.
• Одновременная модуляция двух параметров - амплитуды и частоты - предусмотрена.

Частотные характеристики

• Диапазон частот - 0,1-1020 МГц.
• Эквивалентное указание диапазона - 100 кГц-1020 МГц.
• Предел допускаемой погрешности установки частоты - ±1,5·10^-7f.
• Нестабильность частоты - 0,5·10^-7.
• Спектральная плотность фазовых шумов при отстройке 20 кГц - от -113 до -135 дБ/Гц.

Выходной сигнал

• Выходное напряжение - 0,032-2 В.
• Рабочее сопротивление нагрузки - 50 Ом.
• Рабочее сопротивление нагрузки - 75 Ом.

Телевизионная модуляция

• Пределы установки коэффициента TV-модуляции - 10-90%.
• Погрешность установки коэффициента TV-модуляции в диапазоне 25-250 МГц - 5%.
• Погрешность установки коэффициента TV-модуляции в диапазоне 470-960 МГц - ±10%.
• Коэффициент гармоник огибающей TV-сигнала - 5%.

Управление и память

• Управление - микропроцессорное.
• Встроенная микроЭВМ - на основе процессора Н1830ВЕ51.
• Установка режима работы - с клавиатуры управления на передней панели.
• Ввод частоты - с цифровой клавиатуры или датчиком квазиплавной установки.
• Ввод выходного напряжения - с цифровой клавиатуры или датчиком квазиплавной установки.
• Ввод коэффициента амплитудной модуляции - с цифровой клавиатуры или датчиком квазиплавной установки.
• Ввод девиации частоты - с цифровой клавиатуры или датчиком квазиплавной установки.
• Память на 11 групп органов управления - предусмотрена.
• Сохранение установленных параметров во внутренней памяти - предусмотрено.
• Количество сохраняемых массивов параметров - до 63.

Функциональные возможности

• Проверка связной приемопередающей аппаратуры.
• Проверка телевизионной приемопередающей аппаратуры.
• Настройка аппаратуры в режимах НК, АМ, ЧМ и TV.
• Работа в лабораторных и цеховых условиях.
• Применение в ремонтных и поверочных службах.
• Работа в составе автоматизированных рабочих мест.
• Снижение вероятности ошибки оператора за счет блокировки запрещенных режимов.
• Автоматизированная установка и индикация параметров.

Питание и потребляемая мощность

• Потребляемая мощность - 100 В·А.

Габариты и масса

• Габаритные размеры - 480 x 160 x 475 мм.
• Масса - 24 кг.

Замена и аналоги

• Заменяет генератор Г4-116.
• Заменяет генератор Г4-130.
• Заменяет генератор Г4-152.
• Аналог - HP 8647A.

Особенности прибора

• Высокочастотный генератор сигналов с диапазоном 100 кГц-1020 МГц.
• Поддержка режимов НК, АМ, ЧМ, ИМ и TV-модуляции.
• Выходное напряжение 0,032-2 В на нагрузке 50 или 75 Ом.
• Погрешность установки частоты ±1,5·10^-7f.
• Нестабильность частоты 0,5·10^-7.
• Микропроцессорное управление.
• Встроенная микроЭВМ на процессоре Н1830ВЕ51.
• Память рабочих установок и быстрый вызов сохраненных параметров.
• Возможность внутренней и внешней модуляции несущей частоты.
• Одновременная амплитудная и частотная модуляция.
• Работа в поверочных, ремонтных, лабораторных и цеховых условиях.
• Применение для настройки связной и телевизионной радиоаппаратуры.
