Генератор Г4-18А

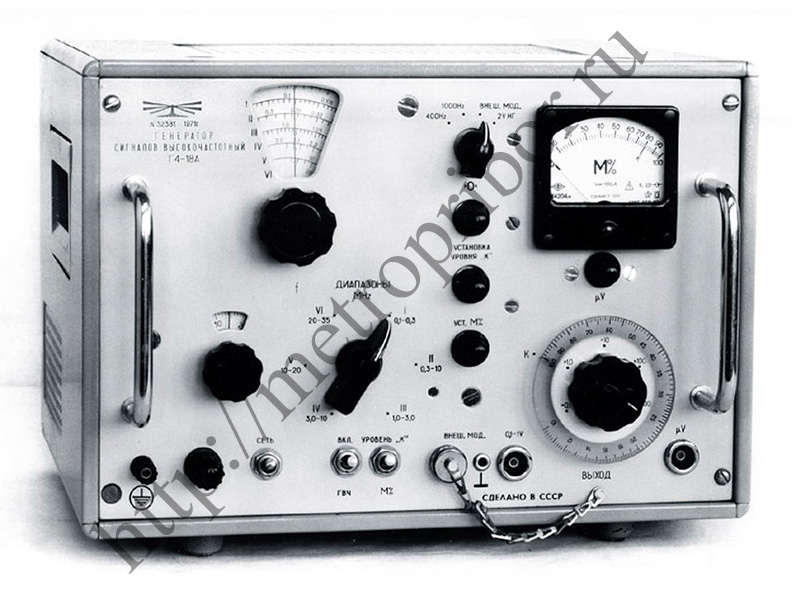

Генератор Г4-18А — прибор, предназначенный для проверки и настройки электронной аппаратуры. Основные технические данные прибора Г4-18А: — диапазон частот генератора: от 100кГц до 35 МГц; — режимы работы: непрерывная генерация; внутренняя амплитудная модуляция синусоидальным напряжением с частотами 400Гц и 1000Гц; внешняя амплитудная модуляция синусоидальным напряжением с частотой от 50Гц до 15кГц. Основные технические характеристики Генераторы Г4-18А имеют диапазон от 100кГц до 35Гц, который перекрывается шестью поддиапазонами со следующими граничными частотами: 1-й 0,1–0,3 МГц; 2-й 0,3–1 МГц; 3-й 1- 3 МГц; 4-й 3–10 МГц; 5-й 10–20 МГц; 6-й 20–35 МГц. Запас по краям диапазона и перекрытие между поддиапазонами составляет не менее 2%. Погрешность установки частоты для генераторов Г4-18А составляет не более ±1%.  Изменение частоты, вызванное изменением ослабления аттенюатора (реакция аттенюатора), не должно превышать ±0,01% на частотах ?30 МГц и ±0,03% на частотах ?30 МГц. Кратковременная нестабильность частоты, характеризуемая изменением частоты за 10 минут после предварительного самопрогрева генератора Г4-18А в течение одного часа, не превышает 0,02%±50Гц.  Указанное изменение частоты гарантируется после дополнительного 10-минутного прогрева прибора после переключения на неработающий ранее пол диапазон. Паразитная девиация частоты в режиме непрерывной генерации не должна превышать 300Гц. Генератор Г4-18А обеспечивает калиброванное напряжение от 1 мкВ до 0,1В на конце кабеля с нагрузочным сопротивлением 75Ом. Дополнительный делитель на конце кабеля обеспечивает деление выходного напряжения в 10 раз (до 0,1 мкВ). Генераторы Г4-18А имеют некалиброванный выход от 0,1 до 1В с выходным сопротивлением около 100Ом. Погрешность опорного напряжении 0,1В в диапазоне частот 0,1-30 МГц не более ±5% и от +10% до -6% в диапазоне частот 30-35 МГц. Погрешность установки ослабления аттенюатора и выносного делителя в диапазоне рабочих частот не более ±8% при ослаблении до 40Дб и ±12,5% при ослаблении более 40Дб. Изменение опорного значения выходного сигнала за 10 минут после самопрогрева Г4-18А в течении 1 часа не более ±2% в диапазоне частот 0,1-30 МГц и ±3,5% на частотах 30-35 МГц. Дополнительная погрешность установки напряжения выходного сигнала генератора Г4-18А при малых его значениях за счет остаточного сигнала не более 0,05 мкВ. Выходное сопротивление прибора генератор Г4-18А: — при роботе г выносным делителем в положении «1» 34Ом ±2,6% при нулевом ослаблении декадного аттенюатора; 37,5Ом ±2% при ослаблении декадного аттенюатора 20, 40, 60, 80Дб; Коэффициент глубины модуляции как при внутренней, так н при внешней модуляции, регулируется выносным делителем: — от 10 до 95% при частотах модуляции от 50Гц до 10КГц; — от 10 до 50% при частотах модуляции от.10 до 15КГц. Основная погрешность измерения коэффициента глубины модуляции при внутренней модуляции не более 0,05m+4% при коэффициенте глубины модуля от 10 до 80%. Дополнительная частотная погрешность коэффициента глубины модуляции не более 15% с учетом графика частотного хода Амплитуда любой из гармоник несущей частоты не превышает 3% от амплитуды первой гармоники. Коэффициент нелинейных искажений огибающей модулированного выходного сигнала не должен превышать 4% при глубине модуляции m=30% н 5% при глубине модуляции до б0% на частотах модуляции от 50Гц до 10кГц и при глубине модуляции до 50% на частотах модуляции от 10 до 15кГц.  Коэффициент нелинейных искажений огибающего модулированного сигнала на частотах модуляции от 50 до 100Гц допускается до 8%. Величина паразитной девиации частоты в режиме амплитудной модуляции при коэффициенте глубины модуляции до 30% не должна превышать 2?10-5f+250Гц. Экранировка Г4-18А обеспечивает возможность работы с минимальным сигналом 0,1 мкВ. Питание прибора осуществляется от сети переменного тока частоты 50Гц, 220В. Время самопрогрева генератора Г4-18А 30 минут. Хранение Г4-18А Приборы должны быть устойчивы к хранению в следующих условиях: — температура окружающего воздуха 10–35 С; — относительная влажность воздуха — до 80% (при температуре 20 С); — в помещении не должно быть пыли, паров, кислот, щелочей, а также газов, вызывающих коррозию. Генераторы Г4-18А, поступающие на склад потребителя и предназначенные для эксплуатации ранее шести месяцев со дня поступления, могут храниться в упакованном виде. Приборы, прибывшие для длительного хранения (продолжительностью более шести месяцев), содержатся в освобожденными от транспортной упаковки, в условиях, указанных выше, если другие не указаны в условиях поставки.
