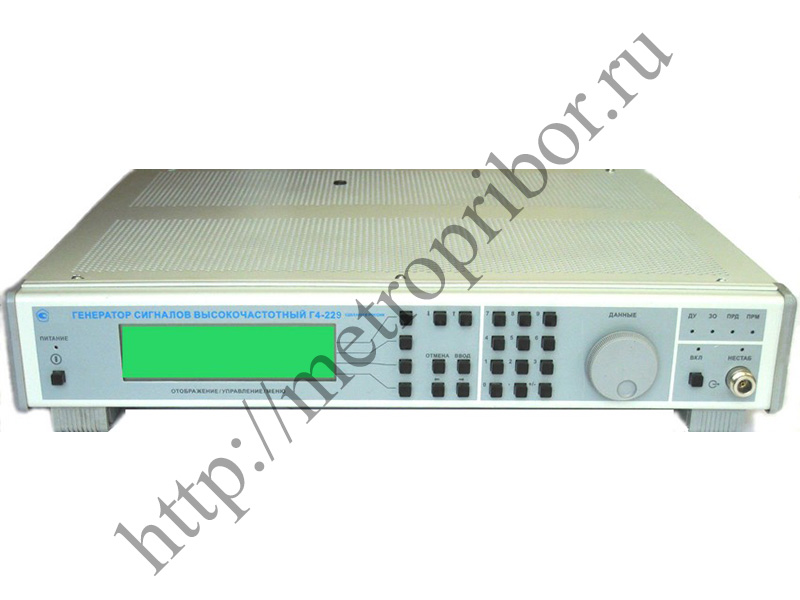

Генератор Г4-229

Г4-229 генератор сигналов предназначен для исследования, настройки, испытаний радиоэлектронных систем и приборов, применяемых в радиоэлектронике, автоматике, вычислительной и измерительной технике, радиосвязи, телевидение, машиностроении и приборостроении.   Генераторы Г4-229 используются при проведении разработки, регулировке, регламентных и ремонтных работ на образцах радиоэлектронной техники и для оснащения частей и подразделений технического обслуживания образцов ВВТ, арсеналов, баз, ремонтных предприятий.   Технические характеристики Г4-229:   По основному и дополнительному ВЧ выходам: Диапазон частот генератора Г4-229 - от 0,009 МГц до 6000 МГц. Предел основной погрешности установки частоты - от ±3·10-7f Гц до ±(3·10-7f + 0,1Гц) Гц. Режим работы Г4-229: НГ, АМ, ЧМ, ИМ, КАМ. Дискретность установки частоты - 1 Гц.   Уровень мощности выходного сигнала (основной выход): - для частот от 0,009 МГц до 1000 МГц - от -110 дБм до 13 дБм (от 10-11 мВт до 20 мВт); - для частот от 1 ГГц до 6 ГГц - от -110 дБм до 11 дБм (от 10-11 мВт до 12,6 мВт). Максимальный уровень мощности выходного сигнала (дополнительный выход) - не менее -6 дБм (0,25 мВт).   Предел основной погрешности установки уровня выходного сигнала 0 дБм (1 мВт): - для частот от 0,009 до 30 МГц - ±0,5 дБ; - для частот от 30 до 6000 МГц - ±1 дБ.   Режим АМ Частота модуляции - от 0,05 кГц до 5 кГц; Глубина модуляции - от 1% до 100%.   Предел основной погрешности установки коэффициента АМ:  - при внутренней АМ - +(0,25М+0,2)%;  - при внешней АМ от 1% до 50% - + (0,25М+0,5)%, где М - установленное значение коэффициента АМ Для коэффициента АМ от 50% до 100% - погрешность не нормируется.   Режим ЧМ Частота модуляции - от 1 кГц до 100 кГц. Девиация частоты - от 12,5 кГц до 4000 кГц. Предел основной погрешности установки девиации  частоты - от ±10% до ±20%.   Режим ИМ Длительность импульса - от 10-7 с до 20 с. Дискретность установки длительности импульса - 10-8 с. Период следования импульса - от 1,4·10-7 с до 30 с. Задержка импульса (внешняя модуляция) - от 3·10-8 с до 20 с. Амплитуда импульса - от 1 В до 3,3 В. Предел основной погрешности длительности ВЧ импульса (основной выход) - +(5·10-8с + 10-6 ?уст). Предел основной погрешности установки периода следования ВЧ импульса (основной выход) - +10-6 Т.   По выходам I и Q генератора сигнала Г4-229 Форма выходных сигналов: - синусоидальные; - прямоугольные; - треугольные; - пилообразные; - произвольная.   Диапазон частот Г4-229: - для сигналов синусоидальной формы - от 0,001 Гц до 3·107 Гц; - для сигналов треугольной и пилообразной формы - от 0,001 Гц до 106 Гц.   Период следования сигналов прямоугольной формы - от 10-7 с до 10 с. Предел основной погрешности установки частоты сигналов синусоидальной, треугольной и пилообразной формы - ±3·10-7f Гц. Предел основной погрешности установки периода сигналов прямоугольной формы - ±3·10-7Т с. Дискретность установки частоты - 0,001 Гц. Дискретность установки периода - 10-8 с.   Периоды установки амплитуды сигналов Г4-229 для частоты: - от 0,1 Гц до 2·107 Гц - от 0,01 В до 5 В; - от 2·107 Гц до 3·107 Гц - от 0,01 В до 1,5 В.   Предел основной погрешности установки амплитуды сигналов - от ±2% до ±15%. Диапазон установки разности фаз для сигналов на выходах генератора Г4-229 - от -360° до 360°. Предел основной погрешности установки относительно сдвига фазы между сигналами на выходах генератора Г4-229 - от ±0,01° до ±0,15°. Диапазон установки длительности импульса сигналов прямоугольной формы - от 5·10-8 с до 10 с. Дискретность установки длительности импульса - 10-8 с. Предел основной погрешности установки длительности импульса - ±(1·10-6?и + 3·10-7) с, где ?и - установленная длительность импульса. Температура окружающей среды - от -10° С до +40° С. Потребляемая мощность Г4-229 - не более 150 В·А. Габаритные размеры - не более 470?498?97 мм. Масса Г4-229 - до 15 кг.
