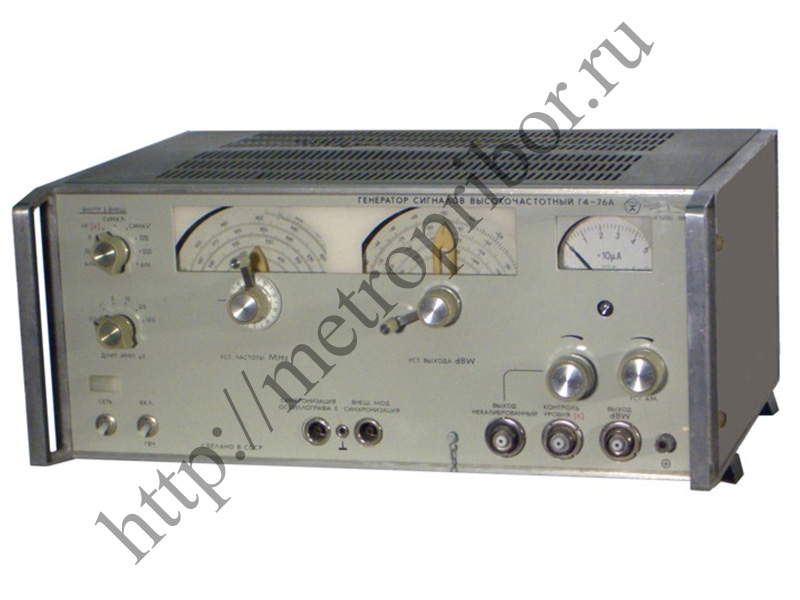

Генератор Г4-76А

Генератор высокочастотный Г4-76а Нашел применение в качестве источника сигнала при поверке и регулированию всевозможных радиоизмерительных приборов, при работе с измерительными линиями, измерителем ослаблений в лабораториях и ремонтных мастерских. Тех. свойства генератора сигналов Г4-76А: Диапазон частот — 400 МГц-1200 МГц; Погрешность частоты — не более 1%; Нестабильность частоты у генератора Г4-76А — не более 0,01%; Выходная мощность: калиброванная — 10-3Вт-10-15Вт; некалиброванная — ?0,5; Погрешность установки опорного уровня мощности генератора сигналов частотный Г4-76А — ±1дБ (75 Ом), ±1,5дБ (50 Ом); Погрешность установки ослабления аттенюатора — не наиболее ±1дБ (40дБ-130дБ), ±(1+0,02(А-130))дБ (при ослаблениях аттенюатора, А>130дБ); Нестабильность опорного значения выходящий мощности устройства генератора сигналов высокочастотного Г4-76А из-за 15 мин. работы после 1 часа прогрева — ±0,05дБ; Коэффициент АМ — до 30%; Режим внутренней ИМ: частота повторения — 1000Гц±100Гц; длительность импульсов — 0,3 мкс, 1 мкс, 3 мкс, 10 мкс, 20 мкс, 100 мкс; длительность фронта, среза — ?0,15 мкс; Режим внешней модуляции устройства генератора Г4-76А прямоугольными импульсами: — частота повторения — 10Гц-20кГц; — амплитуда — 10В-20В; — длительность — 0,5 мкс-500 мкс; Питание генератора Г4-76А: — 220В, 50Гц; — 115В, 400Гц; Употребляемая мощность — 110В?А; Габариты Г4-76А — 500?220?400 мм; Вес- 23кг.
