Генератор Г4-93

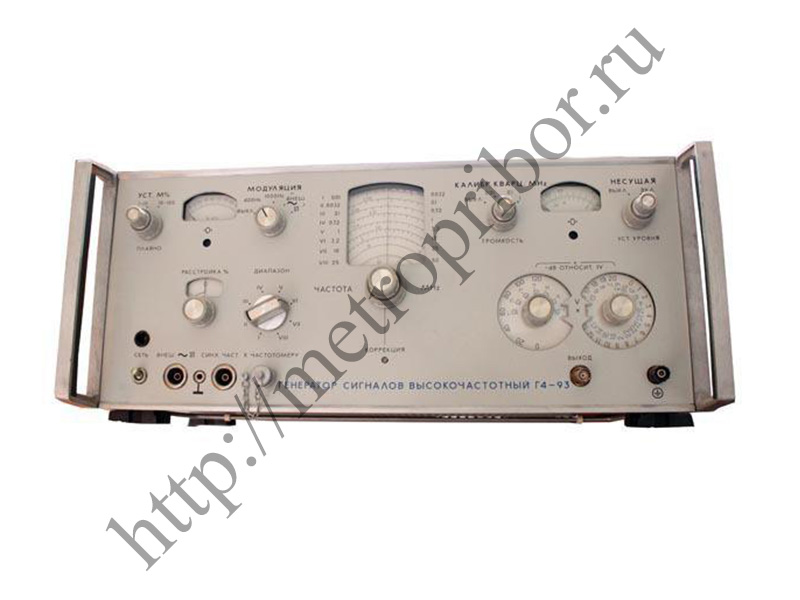

Генератор сигналов высокочастотный Г4-93 Также этот прибор может называться: Г493, Г4 93, Г4-9З, Г49З, Г4 9З, ГЧ-93, ГЧ 93, ГЧ93, Г-493, Г 493. Г4-93 генератор сигналов высокочастотный является источником сигналов для настройки радиоприемной, радиопередающей и другой радиотехнической аппаратуры в ДВ, СВ, КВ диапазонах. Совпадение частоты сигнала с частотой одной из гармоник кварцевого генератора Г4-93 индицируется звуковым индикатором биений, громкость которого можно регулировать. Применение кварцевого калибратора позволяет довести точность отсчета частоты до 0,01% в точках калибровки. Сфера применения: проверка, настройка и контроль радиовещательной аппаратуры высшего класса; получение электрического сигнала с повышенными характеристиками по частоте, выходу и модуляции в радиовещательном диапазоне. Технические характеристики Г4-93: Диапазон частоты — от 0,01 МГц до 50 МГц (8 поддиапазонов). Погрешность установки частоты — ±0,5%. Нестабильность частоты за 15 мин. — (4·10-5f + 10) Гц. Паразитная девиация частоты в полосе частот от 10 Гц до 20 кГц — (10-6f + 5) Гц. Диапазон изменения выходного напряжения — от 0,1 мкВ до 1 В. Погрешность установки выхода (установка уровня) — ±0,5 дБ. Погрешность ослабления аттенюатора — 0,5 дБ (0–80 дБ); 1 дБ (до 140 дБ). Уровень гармоник в выходном сигнале генератора — 34 дБ (2%). Пределы регулировки и отсчета коэффициента глубины модуляции — от 0 до 100%. Погрешность регулировки и отсчета коэффициента глубины модуляции — 5%. Напряжение, необходимое для получения максимальной модуляции — 1 В. Диапазон частот модуляции при внешней амплитудной модуляции — от 30 Гц до 15 кГц. Виды работ: НГ, АМ, РМ, ЧТ, ДЧТ. Паразитные параметры: — гармоники несущей — ?2%; — АМ при НГ — ?0,1%; — ЧМ при НГ — (10-6f + 5) Гц. Напряжение питающей сети переменного тока — 220±22 В. Частота питающей сети — 50±0,5 Гц. Напряжение питающей сети постоянного тока — от 25 В до 30 В. Потребляемая мощность Г4-93 — 15 В·А Габаритные размеры — 495?215?355 мм. Масса — 20 кг. Условия эксплуатации Г4-93: Температура окружающего воздуха — от +10° С до +35° С. Относительная влажность при +20° С — до 80%. Диапазон частот выходного сигнала формируется в задающем генераторе Г4-93. Плавное изменение частоты производится конденсатором переменной емкости, переход от поддиапазона к поддиапазону — коммутацией катушек индуктивности. Для согласования сопротивления контура с входом активного элемента применен согласующий истоковый повторитель. Тракт основного канала приборов генераторы Г4-93 состоит из амплитудного модулятора, усилителя и аттенюатора. Модулятор и усилитель охвачены кольцом автоматической регулировки уровня.
