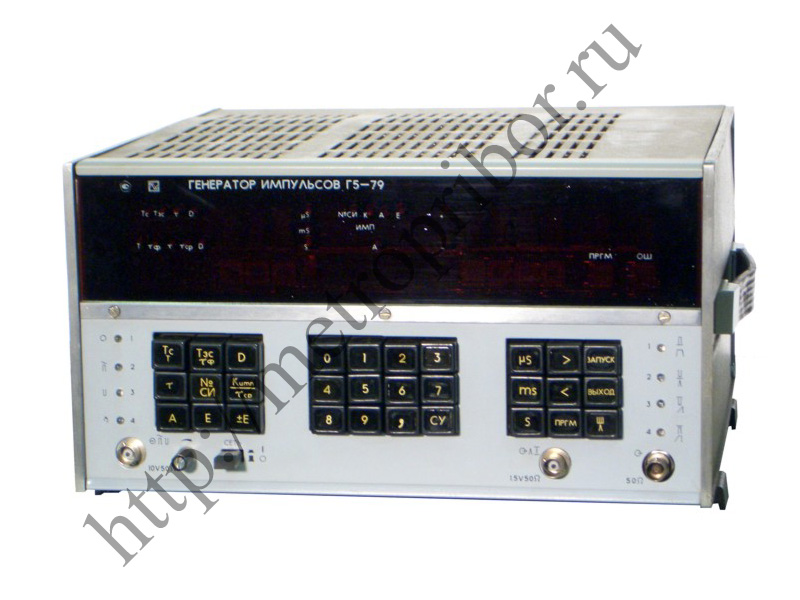

Генератор Г5-79

Период 1 мкс - 99,9с, прямоугольник, пила, треугольник, трапеция КОП, возможность записи и хранения в течении 16 часов. Жёсткие условия эксплуатации. Прибор Г5-79 предназначен для формирования серий прямоугольных импульсов и линейно-ступенчатых серий различной формы (пилообразной, треугольной, трапециидальной). Генератор Г5-79 применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике. Встроенная однокристальная микроЭВМ «Электроника С5-31» осуществляет управление прибором и проверку вводимых параметров на корректность. Обеспечивает автоматический набор параметров через КОП, автоматический перебор одного из параметров, а также возможность записи и хранения программ в течение 16 ч. Основные технические характеристики прибора Г5-79: Период повторения: серий прямоугольных импульсов: 1 мкс - 99,9 с; основных импульсов в серии: 0,1 мкс - 9,99 с; линейно-ступенчатых сигналов: 10 мкс - 99,9 с. Длительность: импульсов в серии: 50 нс - 0,999 с; линейно-ступенчатых сигналов: 10 мкс — 0,999 с. Амплитуда основных прямоугольных импульсов в серии и линейно-ступенчатых сигналов:  1-9,9 В (50 Ом); 10-99 В (1 кОм). Временной сдвиг: 0-0,999 с. Длительность фронта и среза: прямоугольных импульсов в серии: 10 нс (50 Ом), 100 нс (1 кОм); линейно-ступенчатых сигналов: 10 мкс - 0,999 с. Выбросы основных прямоугольных импульсов не более 10%. Неравномерность вершины импульса не более 5%. Пределы основной погрешности установки параметров, %:  временных: ±3; амплитудных: ±10. Импульсы синхронизации совпадают с тактовым импульсом первым или любым импульсом серии. Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц. Потребляемая мощность: 120 В*А.   Заменяет: Г5-50 Аналог: HP 8110A Масса: 8 кг. Габариты: 324х173х310 мм.
