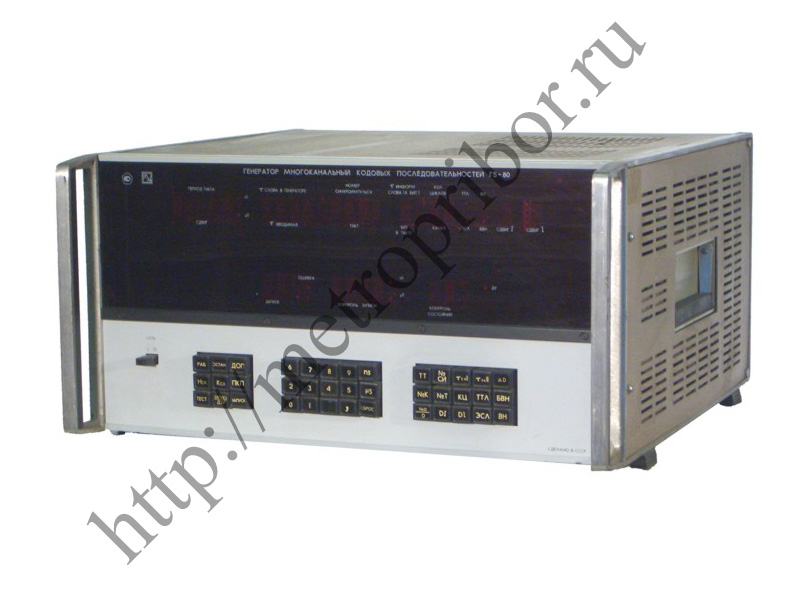

Генератор Г5-80

Генератор импульсов кодовых последовательностей, F: 50 МГц КОП. Сохраняемость измеряемых результатов в течении 500 часов. 16-канальный синфазный генератор кодовых последовательностей. Прибор Г5-80 предназначен для формирования на выходах 16 каналов кодовых последовательностей (слов) изменяемой структуры. Г5-80 позволяет генерировать различные бинарные коды или функции (в параллельном и последовательном коде), контрольные и проверочные тесты, а также синхросигналы по многомерной временной диаграмме. Генератор Г5-80 применяется для проверки и контроля многовходовых ИС, СИС, БИС, в том числе микропроцессоров, для настройки и контроля многовходовых цифровых и вычислительных узлов, блоков и систем, а также систем связи с импульсно-кодовой модуляцией, для синхронизации сложных импульсных систем. Представляет собой 16-канальный синфазный генератор кодовых последовательностей со встроенной микроЭВМ «Электроника С5-12». Управление осуществляется с передней панели прибора или через КОП.   Основные технические характеристики прибора Г5-80: Количество каналов: 4-16. Максимальная тактовая частота: 50 МГц. Число разрядов кодовой комбинации: 2048, 8192. Формат выходных импульсов: с возвратом к нулю (RZ) или без возврата к нулю (NRZ). Выходные уровни (Rн = 50 Ом) соответствуют уровням ТТЛ и ЭСЛ. Внешний запуск: импульсным сигналом с тактовой частотой: 1 кГц - 50 МГц; внешними импульсами с повторением от каждого запускающего импульса выходной кодовой последовательности: от 1 до 16 раз. Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц. Потребляемая мощность: 520 В*А.   Заменяет: Г5-37 Масса: 32 кг. Габариты: 480х320х550 мм.
