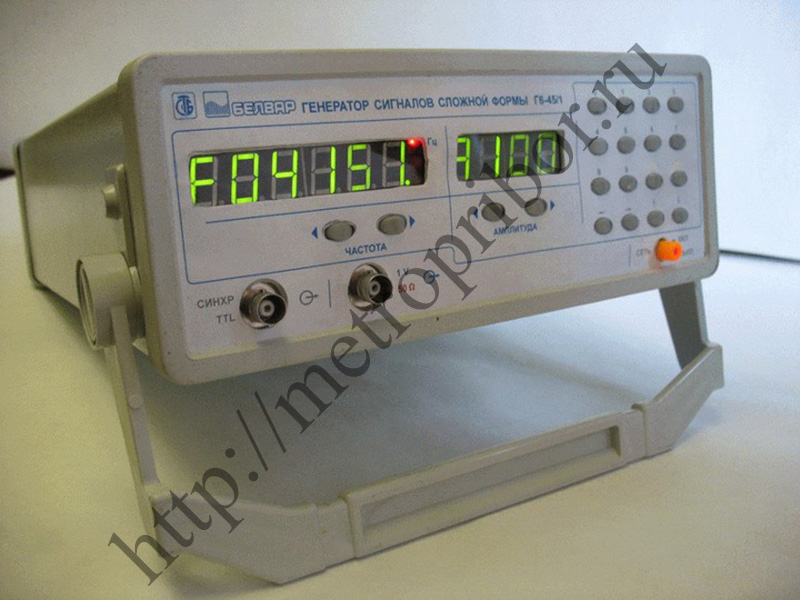

Генератор Г6-45/1

Широкий диапазон генерируемых колебаний Назначение и краткие технические характеристики Г6-45/1/1 Генератор сигналов сложной формы Г6-45/1 предназначен для генерирования электрических сигналов: синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц; прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50 %; треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц. Основные технические характеристики Г6-45/1 Диапазон частот генерируемых сигналов:-  - синусоидальной формы;- От 0,01 Гц до 100 МГц - прямоугольной формы;- От 0,01 Гц до 10 МГц - треугольной и пилообразной формы.- От 0,01 Гц до 100 кГц погрешности установки частоты, %, не более- ± 5·10-3 Относительная нестабильность частоты синусоидального сиг-нала на частотах более 20 Гц,%, не более- 5·10-4 Допускаемое значение изменения частоты синусоидального сигнала при уменьшении уровня выходного сигнала на 10 дБ,%, не более- ± 1,5·10-4 Максимальная амплитуда напряжения выходных сигналов:- в диапазоне от 0,01 Гц до 10 МГц, В, не менее- 1 в диапазоне от 10 МГц до 100 МГц, В, не менее- 0,5 Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сиг-нала синусоидальной формы в диапазоне частот до 10 МГц, %, не более- ± 0,5 Относительная нестабильность амплитуды напряжения выход-ного сигнала синусоидальной формы,%, не более:-  -за любые 15 минут работы- ± 0,1 -за любой 3-х часовой интервал времени- ± 0,1 Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы, %, не более- ± 1,0 Предельно допустимый коэффициент гармоник сигнала сину-соидальной формы в диапазоне частот до 100 кГц,%, не более- 0,5 Ослабление наибольшей по амплитуде гармоники сигнала си-нусоидальной формы относительно его первой гармоники, дБ, не менее- 40 Предельно допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0,1 до 0,9,%, не более- 1 Параметры сигнала прямоугольной формы Г6-45/1 - длительность фронта, среза,нс, не более- 40 - выбросы за фронтом и за срезом, %, не более- 5 - неравномерность вершины ,%, не более- 1 Пределы допускаемой основной относительной погрешности коэффициента заполнения 0,5 сигнала прямо-угольной формы в диапазоне до 100 кГц,%, не более- 1 % Масса генератора, кг, не более- 5 Габаритные размеры генератора Г6-45/1, мм, не более- 270х110х360 Потребляемая мощность, В А, не более- 30 Средняя наработка на отказ, ч, не менее- 8000 Среднее время восстановления работоспособного состояния генератора ,ч, не более- 4 ч Рабочие условия применения Г6-45/1 - температура- от плюс 10 до плюс 35 °С - влажность- 80 % при 25 °С - напряжение питающей сети , В- 220 ± 22 - частота питающей сети, Гц- 50 ± 1 - влажность- 80 % при 25 °С напряжение питающей сети Г6-45/1 В- 220 ± 22 - частота питающей сети, Гц- 50 ± 1 Генератор сигналов сложной формы Г6-45 предназначен для генерирования электрических сигналов: синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц; прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50 %; треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц.
