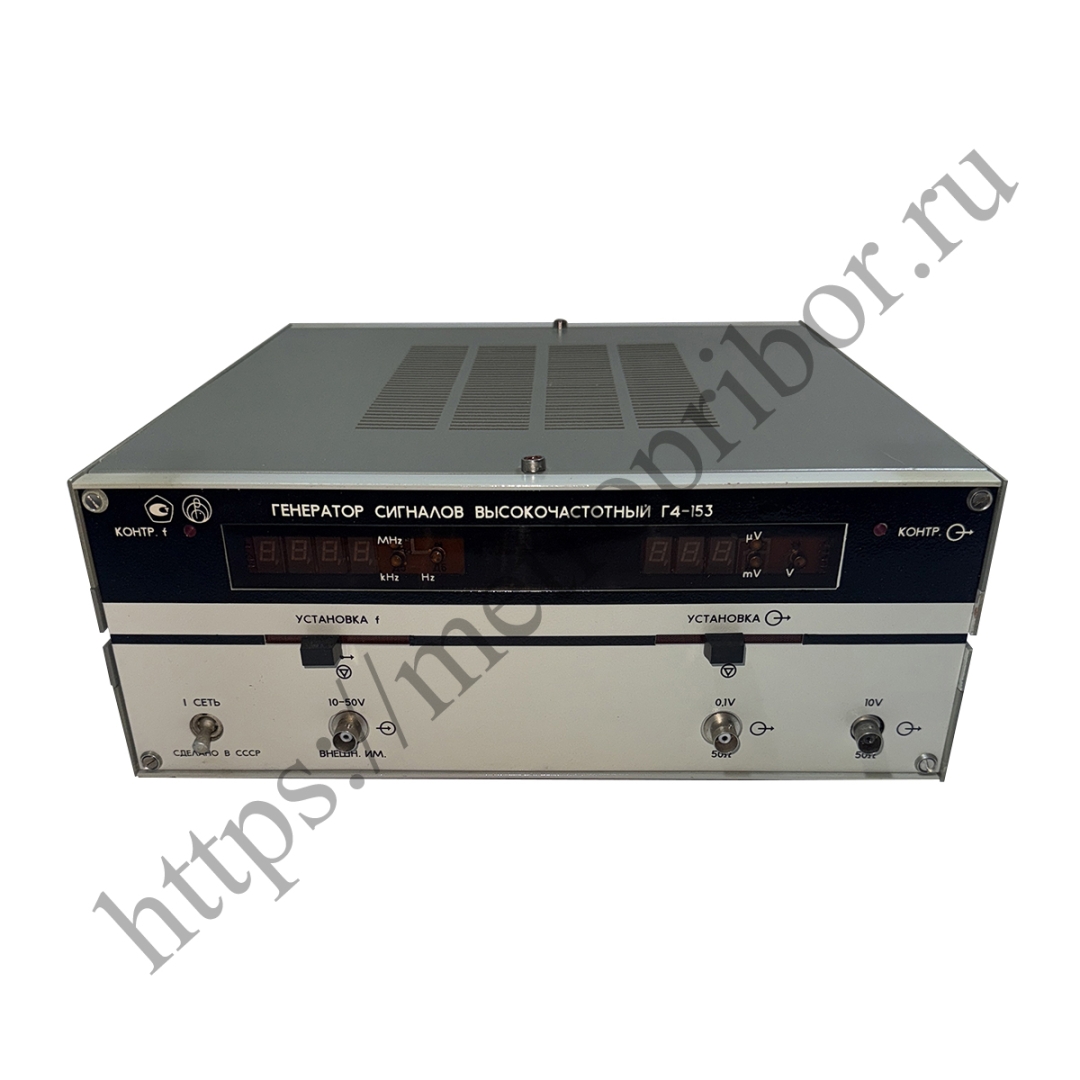

Генератор Г4-153

Генератор Г4-153 предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры. Прибор используется как источник высокочастотного сигнала с электронной перестройкой частоты и подходит для проверки приемных, передающих, измерительных и вспомогательных радиотехнических устройств.

Г4-153 применяют в лабораторных, производственных, ремонтных и поверочных условиях. Генератор может работать автономно, а также в составе автоматизированных измерительных систем. Для эксплуатации предусмотрено ручное и дистанционное управление параметрами, включая установку частоты и выходного уровня.

Прибор формирует сигнал в диапазоне частот от 10 Гц до 10 МГц. Цифровой метод формирования частотного диапазона обеспечивает удобную установку рабочих значений, а электронная перестройка частоты упрощает настройку аппаратуры при серийных проверках и измерениях с изменяемой частотой.

Генератор Г4-153 отличается компактным исполнением, сравнительно небольшой массой и высокой надежностью. Возможность амплитудной и импульсной модуляции расширяет область применения прибора при проверке радиотехнических трактов, устройств синхронизации и аппаратуры, работающей с модулированными сигналами.

Основные функции

• Формирование высокочастотных сигналов для настройки радиоаппаратуры.
• Электронная перестройка частоты.
• Ручное управление параметрами.
• Дистанционная установка частоты.
• Дистанционная установка выходного уровня.
• Работа в составе автоматизированных измерительных систем.
• Амплитудная модуляция сигнала.
• Импульсная модуляция сигнала.

Частотные характеристики

• Диапазон частот - 10 Гц-10 МГц.
• Предел допускаемой основной погрешности установки частоты - ±0,01%.
• Нестабильность частоты за 15 мин - ±1·10^-5f.
• Метод формирования частотного диапазона - цифровой.

Выходной сигнал

• Выходное напряжение - 100 мкВ-10 В.
• Паразитная AM - 0,3%.
• Гармонические составляющие - 30 дБ.

Параметры амплитудной модуляции

• Диапазон модулирующих частот AM - 50 Гц-10 кГц.
• Коэффициент модуляции AM - 0-99%.

Параметры импульсной модуляции

• Амплитуда импульсов ИМ - 10-50 В.

Управление

• Ручное управление - предусмотрено.
• Дистанционное управление - предусмотрено.
• Дистанционная установка частоты - предусмотрена.
• Дистанционная установка выходного сигнала - предусмотрена.

Питание и потребляемая мощность

• Потребляемая мощность - 100 В·А.

Габариты и масса

• Габаритные размеры - 340 x 135 x 405 мм.
• Масса - 10,5 кг.

Замена

• Заменяет генератор Г4-117.

Особенности прибора

• Генератор сигналов для настройки и испытаний радиотехнической аппаратуры.
• Диапазон частот 10 Гц-10 МГц.
• Электронная перестройка частоты.
• Цифровое формирование диапазона частот.
• Погрешность установки частоты ±0,01%.
• Нестабильность частоты за 15 мин ±1·10^-5f.
• Выходное напряжение 100 мкВ-10 В.
• Амплитудная модуляция с коэффициентом 0-99%.
• Диапазон модулирующих частот AM 50 Гц-10 кГц.
• Импульсная модуляция с амплитудой импульсов 10-50 В.
• Паразитная AM 0,3%.
• Гармонические составляющие 30 дБ.
• Ручное и дистанционное управление параметрами.
• Возможность работы в автоматизированных измерительных системах.
• Компактные габариты и масса 10,5 кг.
