Генератор Г3-109

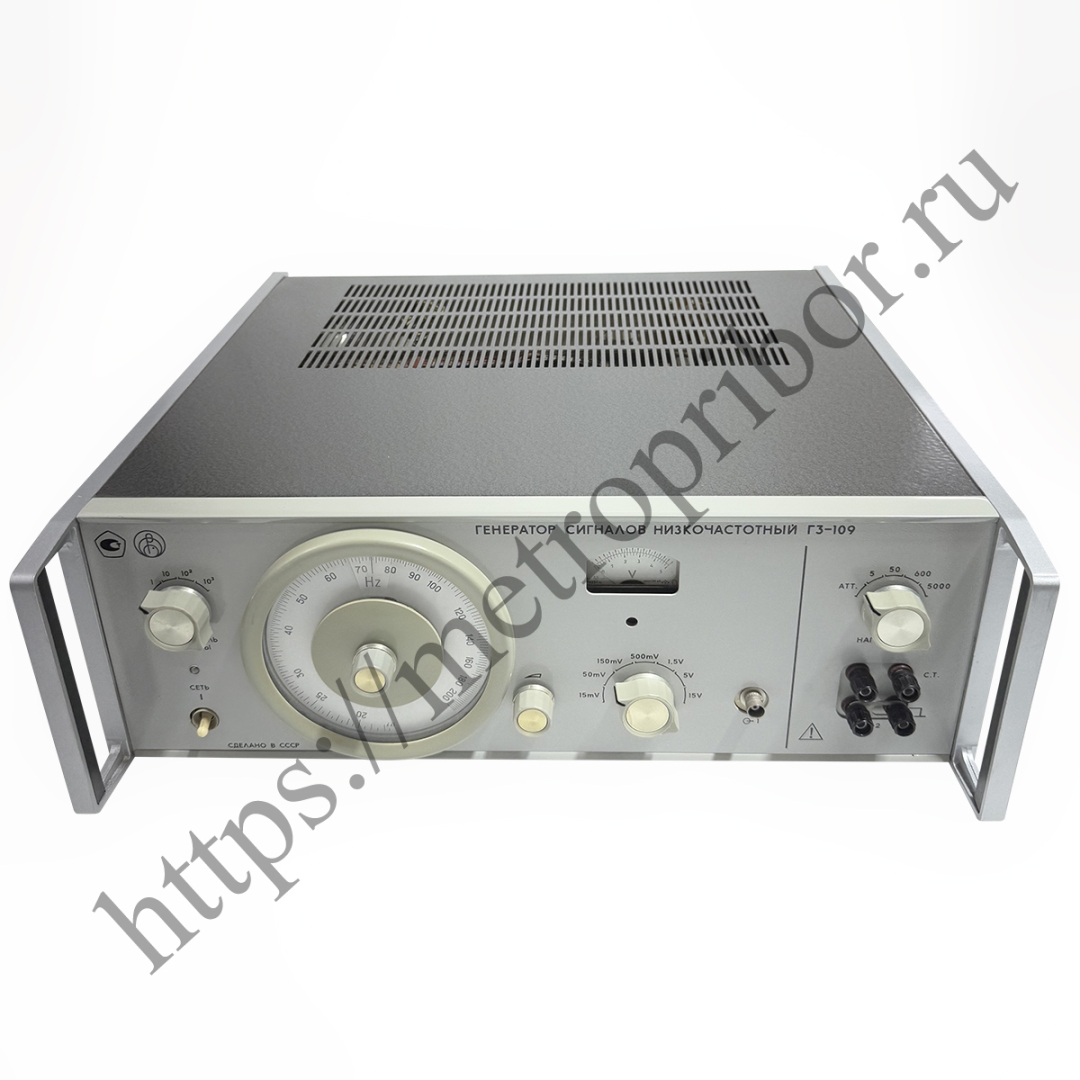

Генератор сигналов низкочастотный Г3-109

Генератор сигналов низкочастотный Г3-109 предназначен для воспроизведения электромагнитного сигнала синусоидальной формы в диапазоне частот 20 Гц-200 кГц. Прибор применяют при проверке, настройке и исследовании радиоэлектронных устройств, усилителей, фильтров, измерительных каналов, аппаратуры автоматики и вычислительной техники.

Г3-109 относится к генераторам RC-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. Такое построение удобно при снятии частотных характеристик, настройке трактов усиления, контроле полосы пропускания и проверке устройств, чувствительных к уровню гармонических искажений.

Генератор имеет симметричный и несимметричный выходы, рассчитанные на подключение согласованных нагрузок. Повышенная выходная мощность и стабилизированное выходное напряжение расширяют область применения прибора при работе с различными измерительными и радиотехническими цепями.

Регистрационные данные

• Госреестр - 5459-76.
• Тип прибора - генератор сигналов низкочастотный.
• Модель - Г3-109.

Частотные характеристики

• Диапазон частот - 20 Гц-200 кГц.
• Количество поддиапазонов - 4.
• Установка частоты - плавная в пределах каждого поддиапазона.
• Тип генератора - RC-типа.

Погрешность установки частоты

• Основная погрешность установки частоты в диапазоне 20-200 Гц - ±[2 + (50/f)]%.
• Основная погрешность установки частоты в диапазоне 200 Гц-20 кГц - ±[1 + (50/f)]%.
• Основная погрешность установки частоты в диапазоне 20-200 кГц - ±[1 + (50/f)]%.

Нестабильность частоты

• Нестабильность частоты за 15 мин - ±10·10^-4.
• Нестабильность частоты за 3 ч - ±50·10^-4.

Выход I - несимметричный

• Тип выхода - несимметричный.
• Выходное напряжение - 15 В.
• Нагрузка - 50 Ом.
• Ослабление выходного напряжения - 0-60 дБ.
• Дискретность установки ослабления - 10 дБ.
• Погрешность установки опорного уровня выходного напряжения - ±4%.
• Погрешность установки аттенюатора - ±6%.

Выход II - симметричный

• Тип выхода - симметричный.
• Выходное напряжение - 5 В на нагрузке 5 Ом.
• Выходное напряжение - 15 В на нагрузке 50 Ом.
• Выходное напряжение - 50 В на нагрузке 600 Ом.
• Выходное напряжение - 150 В на нагрузке 5000 Ом.

Коэффициент гармоник

• Коэффициент гармоник на выходе I в диапазоне 20-200 Гц - 1%.
• Коэффициент гармоник на выходе I в диапазоне 200 Гц-20 кГц - 0,5%.
• Коэффициент гармоник на выходе I в диапазоне 20-200 кГц - 1%.
• Коэффициент гармоник на выходе II - 2%.

Питание и потребляемая мощность

• Питание от сети переменного тока - 220 ±22 В, 50 Гц.
• Питание от сети переменного тока - 220 В, 400 Гц.
• Питание от сети переменного тока - 115 В, 400 Гц.
• Потребляемая мощность - 40 В·А.

Габариты и масса

• Габаритные размеры - 480 x 173 x 475 мм.
• Масса - 25 кг.

Замена

• Возможная замена - Г3-109М.
• Возможная замена - Г3-123.

Конструкция и эксплуатация

Г3-109 рассчитан на лабораторную и производственную эксплуатацию при настройке низкочастотных и звуковых трактов. Плавная регулировка частоты позволяет точно подбирать рабочую точку при проверке фильтров, усилителей и измерительных устройств.

Симметричный выход удобен при работе с балансными цепями и нагрузками разных сопротивлений. Несимметричный выход 15 В на 50 Ом с аттенюатором 0-60 дБ позволяет задавать уровень сигнала ступенями через 10 дБ, что полезно при проверке чувствительности и линейности измерительных трактов.

Стабилизированное выходное напряжение снижает влияние изменений режима генератора на результаты измерений. Низкий коэффициент гармоник в основном рабочем диапазоне делает прибор пригодным для настройки аппаратуры, где важно качество синусоидального сигнала.

Особенности прибора

• Низкочастотный генератор сигналов диапазона 20 Гц-200 кГц.
• Генератор RC-типа с плавной настройкой частоты.
• Четыре частотных поддиапазона.
• Стабилизированное выходное напряжение.
• Несимметричный выход 15 В на нагрузке 50 Ом.
• Симметричный выход с уровнями 5 В, 15 В, 50 В и 150 В для разных нагрузок.
• Ослабление сигнала 0-60 дБ с шагом 10 дБ.
• Коэффициент гармоник 0,5% в диапазоне 200 Гц-20 кГц на выходе I.
• Погрешность установки опорного уровня ±4%.
• Погрешность аттенюатора ±6%.
• Применение при проверке и настройке радиоэлектронных устройств, автоматики и вычислительной техники.
• Питание от сети 220 В 50 Гц, а также 220 В или 115 В 400 Гц.
• Потребляемая мощность 40 В·А.
• Габариты 480 x 173 x 475 мм и масса 25 кг.
