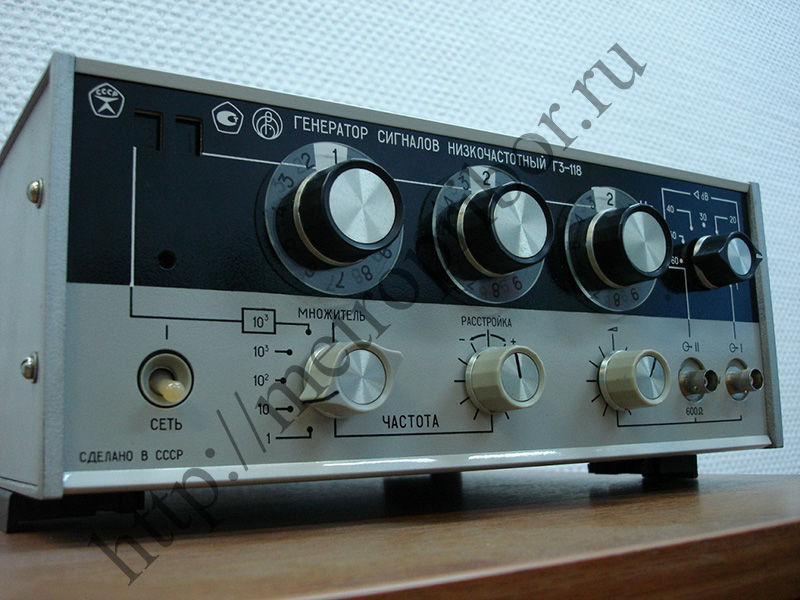

Генератор Г3-118

Диапазон частот: 10 Гц- 200 кГц, коэф-т гармоник 0,001%. Uвых 10 В. Возможная замена: Г3-118М, Г3-3, Г3-51, Г3-102, Г3-125. Габариты: генератора 312х133х322 мм.; фильтра 140х244х127 мм. Масса: 7,5 кг; 2,5 кг. Генератор Г3-118 предназначен для воспроизведения электромагнитного сигнала синусоидальной формы. Измерительный генератор Г3-118 обычно используется для проверки и настройки различных радиоэлектронных устройств. Все приборы этого класса характеризуются низким уровнем гармонических искажений. С помощью Г3-118 могут настраиваться высокоточные приборы, применяемые в вычислительной технике и автоматике. Работая с ним, Вы можете использовать широкий спектр собственных настроек. Например, можно установить точность частоты и ее нестабильность. Измерительный генератор сигналов низкой частоты Г3-118 имеет функцию памяти на сохранение настроек. Это позволяет сэкономить время, затрачиваемое на настройку прибора. Данный прибор представляет собой оптимальное сочетании цены и качества в своём классе.   Генератор Г3-118 RС-типа имеет дискретную установку частоты в пределах каждого из пяти поддиапазонов. У прибора есть возможность плавной расстройки частоты в пределах дискретности младшего разряда. Структурная схема этого генератора обеспечивает сигнал прецизионной формы во всем диапазоне частот. В приборе Г3-118 имеется эффективная система стабилизации уровня выходного напряжения. Оно регулируется в широких пределах дискретно и плавно. В комплект генератора входит пассивный режекторный фильтр на некоторые дискретные частоты, который обеспечивает измерение сверхмалых коэффициентов гармоник при условии использования серийных НЧ анализаторов спектра. Основные данные Г3-118 Диапазон частот 10 Гц - 200 кГц Установка частоты осуществляется дискретно на пяти поддиапазонах: 10-100 Гц (через 0,1 Гц); 100-1000 Гц (через 1 Гц); 1000-10 000 Гц (через 10 Гц); 10 000-100 000 Гц (через 100 Гц); 100 000-200 000 Гц (через 100 Гц) Погрешность установки частоты, %: ±[1 +(50/f)] (10 Гц-20 кГц); ± 1,5 (20-200 кГц) Нестабильность частоты: 10*10 f (за 15 мин), 50*10-4 f (за 3 ч) Выходное напряжение: 10 В/600 Ом (вых. I), 5 B/600 Ом (вых. II) Погрешность аттенюатора (0-60 дБ) ± 0,5 дБ Погрешность выносного делителя (-40 дБ) ±0,5 дБ Нестабильность выходного напряжения за 3 ч 4%  Коэффициент гармоник: 0,05% (10-20 Гц и 100-200 кГц); 0,01% (20-100 Гц); 0,005% (100-200 Гц и 10-20 кГц); 0,002% (200 Гц- 10 кГц); 0,02% (20-100 кГц) Частоты режекцин: 0,02; 0,06; 0,12; 0,2; I; 2; 10; 20; 100, 200 кГц Сверхмалые гармонические искажения Широкий диапазон регулировки выходного сигнала Наличие в комплекте поставки режекторного фильтра Питание 220±22 В, 50, 400 Гц  Потребляемая мощность 50 В · А Габаритные размеры генераторы Г3-118, мм; масса, кг: генератора 312X133X322; 8; фильтра 140X244X127; 2,5
