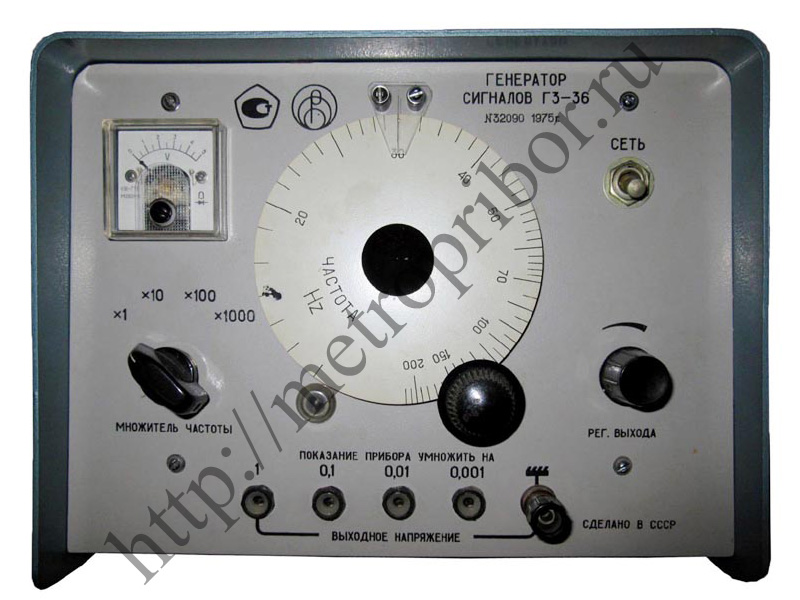

Генератор Г3-36

Г3-36 — генератор низкочастотных сигналов, который являет портативный источник синусоидальных электрических колебаний звуковых и ультразвуковых частот. Диапазон частот 20Гц — 200кГц. Выходное напряжение на нагрузке 600Ом — 5В. Основная погрешность установки уровня напряжения — 6%. Коэффициент гармоник 1% — 2%. Режим работы — непрерывная генерация. Напряжение питания — 220В, 50Гц. Потребляемая мощность — 7Вт. Габаритные размеры — 260?230?165 мм. Масса — 5кг. Генератор сигналов Г3-36 предназначен для регулировки и испытания низкочастотных и ультразвуковых каскадов радиоаппаратуры в лабораторных и производственных условиях. Конструкция Г3-36 Генератор Г3-36 состоит из двух коробчатых, вертикально расположенных шасси, жестко скрепленных с передней панелью. Кожух прибора выполнен в виде П-образной скобы и съемных задней и нижней стенок. В левом шасси смонтирована фазирующая цепь и вольтметр. В правом шасси расположен блок питания. Между шасси расположены две платы, на которых смонтированы усилитель возбудителя и выходной усилитель, выполненные печатным монтажом. Генератор Г3-36 имеет ручку регулировки частоты, которая связана со сдвоенным потенциометром фрикционным верньером с замедлением 1:5. Выступающая вперед П-образная скоба кожуха образует защитный козырек, предохраняющий от ударов переднюю панель и расположенные на ней элементы. На нижней стенке Г3-36 расположены переключатель напряжения питания, карман, в который убирается сетевой шнур при переноске прибора. Все основные органы управления вынесены на переднюю панель. Технические характеристики Г3-36 Генератор сигналов Г3-36 имеет диапазон частот 20Гц — 200кГц, который перекрывается при помощи 4-х поддиапазонов, в пределах которых частота изменяется плавно: — первый поддиапазон — от 20Гц до 200Гц; — второй поддиапазон — от 200Гц до 2000Гц; — третий поддиапазон от — 2000Гц до 20000Гц; — четвертый поддиапазон — от 20000Гц до 200000Гц. Запас по частоте по краям диапазона должен быть не менее удвоенного значения основной погрешности, а между поддиапазонами не менее значения основной погрешности по частоте. Генератор сигналов Г3-36 допускает основную погрешность по частоте не более ±(0,03 °F±1,5)Гц. Генераторы допускают изменение частоты со следующим значением: — при изменении температуры на каждый 1°С — ±0,1% для первого поддиапазона и ±0,05% для остальных поддиапазонов; — при изменении напряжения питания на ±10% от номинального напряжения — ±0,1% в диапазоне частот от 20Гц до 20кГц и ±0,3% в диапазоне частот от 20кГц до 200кГц. В Г3-36 предусмотрена возможность плавной регулировки выходного напряжения. Максимальное значение выходного напряжения на частоте 1кГц и нагрузке 600Ом — не менее 5В. На выходе генератора имеется трехступенчатый делитель, обеспечивающий деление выходного напряжения в 10, 100, 1000 раз. Погрешность коэффициента деления не более ±0,8дБ при активном сопротивлении нагрузки не менее 20кОм. Генератор Г3-36 допускает погрешность градуировки шкалы индикатора выхода, не превышающую ±6% от верхнего предела измерения во всем диапазоне частот. Температурная погрешность индикатора выхода не превышает ±1% на каждые 10°С, Неравномерность частотной характеристики Г3-36 относительно напряжения на частоте 1000Гц при активном сопротивлении нагрузки 600Ом, подключенной к выходу генератора, и выходном напряжении 5В не превышает ±12% во всем диапазоне частот. Генератор сигналов Г3-36 допускает следующие гармонические искажения: — 1% при выходном напряжении 5В на сопротивлении нагрузки 600Ом в диапазоне частот свыше 50Гц-20кГц; — 1,5% при выходном напряжении 3В на сопротивлении нагрузки 600Ом в диапазоне частот от 50Гц-100кГц; — 2,0% при выходном напряжении 5В на сопротивлении нагрузки 600Ом в диапазоне частот свыше 20Гц-200кГц; — 1,5% при выходном напряжении 5В на сопротивлении нагрузки 600Ом в диапазоне частот от 20Гц до 50Гц. Изменение выходного напряжения при изменении напряжения питания на ±10% от номинального значения не должно превышать ±2%. Генераторы Г3-36 обеспечивают нормальную работу через 5 минут после включения. Прибор должен нормально работать в течение 8 часов. Среднее время безотказной работы прибора составляет 1500 часов.
