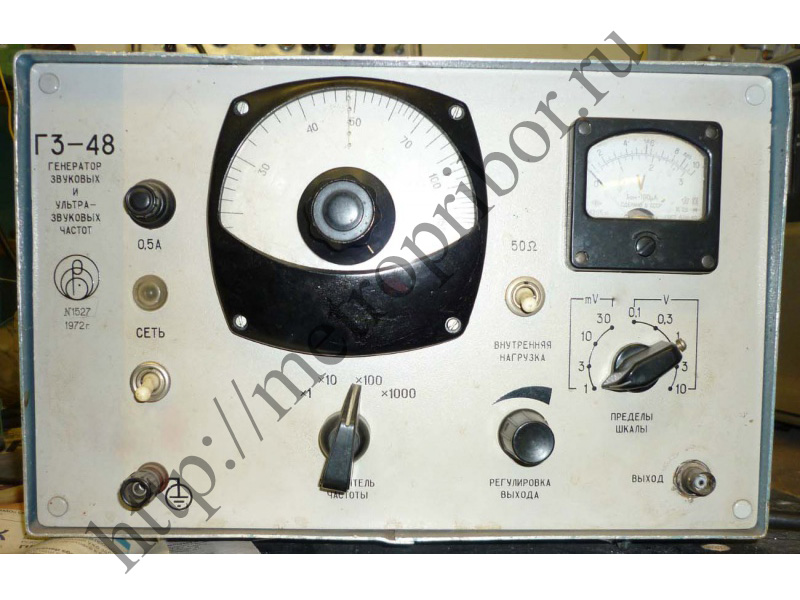

фото Генератор Г3-48
фото Генератор Г3-48
Пока нет отзывов
Описание
Генератор звуковых и ультразвуковых частот Г3-48 — источник синусоидальных сигналов, предназначенный для контроля параметров радиодеталей, для работы в качестве источника напряжения и мощности в схемах контроля различных радиотехнических установок, для регулировки и испытания радиоаппаратуры в лабораториях и цеховых условиях, в условиях ремонтных мастерских и передвижных лабораторий. Технические особенности прибора Г3-48: — частотный диапазон: от 10Гц до 200кГц; — два выхода (50Ом/600Ом); — результативная система стабилизации уровня напряжения на выходе; — высокая точность установки частоты (от 1%); — низкий коэффициент гармоник (от 0,0015%); Генераторы звуковых и ультразвуковых частот Г3-48 изготавливаются в коробке размерами 312?133?322 мм и массой не более 7,5 кг. Технические характеристики прибора Г3-48: — интервал рабочих температур: +5–40°C; — питание от сети 50Гц: 220В ±10% или 400Гц 50В; — потребляемая мощность 35Вт. Диапазон частот прибора перекрывается четырьмя поддиапазонами. Основная погрешность по частоте не превышает ±(0,03 °F +2)Гц. Запас по краям диапазона и перекрытие между смежными поддиапазонами должны быть не.менее 6% по отношению к значению граничных частот поддиапазонов. Температурный коэффициент частоты генератора Г3-48 в рабочем диапазоне температур не превышает 0,1% на 1°С. Изменение частоты за 1 час работы посте установления режима не должно превышать ± 1,0%. B генераторе Г3-48 предусмотрена плавная регулировка выходного напряжения в пределах от 2 до 8,65 в на частоте 1000Гц.  На выходе генератора имеется ступенчатый аттенюатор, рассчитанный на активную нагрузку 50 ом и обеспечивающий общее ослабление 80дБ ступенями через 10дБ. Погрешность деления аттенюатора на активной нагрузке 50Ом должна быть не более: — ±0,5дБ па ступенях до 70дБ включительно; — ±0,8дБ на ступени 80дБ. Основная приведенная погрешность индикатора выходного напряжения должна быть не более ±4,0%.  Коэффициент гармоник Г3-48 должен быть не более: — 1,0% в диапазоне частот свыше 50 до 20000Гц; — 2,0% в диапазоне от 20 до 50Гц и свыше 20 до 200кГц. Выходная мощность генератора Г3-48 на нагрузке 50Гц на частоте 1000Гц должна быть не менее 1,5Вт. В диапазоне частот 20Гц — 200Кгц выходная мощность зависит от частотной характеристики. Выходная мощность генератора на частоте 100Кгц на нагрузке 50Ом должна быть не менее 0.63Вт (напряжение 5,6В). Зависимость выходного напряжения от частоты должна быть не более ±8,0%.  Изменение выходного напряжения за 1 час работы после установления режимов должно быть не более ±4%. Генератор Г3-48 допускает непрерывную работу в течение 8 часов (включая время самопрогрева). Генератор обеспечивает нормальную работу через 15 минут после включения. Среднее время безотказной работы прибора должно быть не менее 1000 часов.
31 152 ₽ /шт
В наличии много
- +
шт
Бесплатная доставка при заказе от 5000 руб.
Наличный и безналичный расчет, банковские карты
