Описание

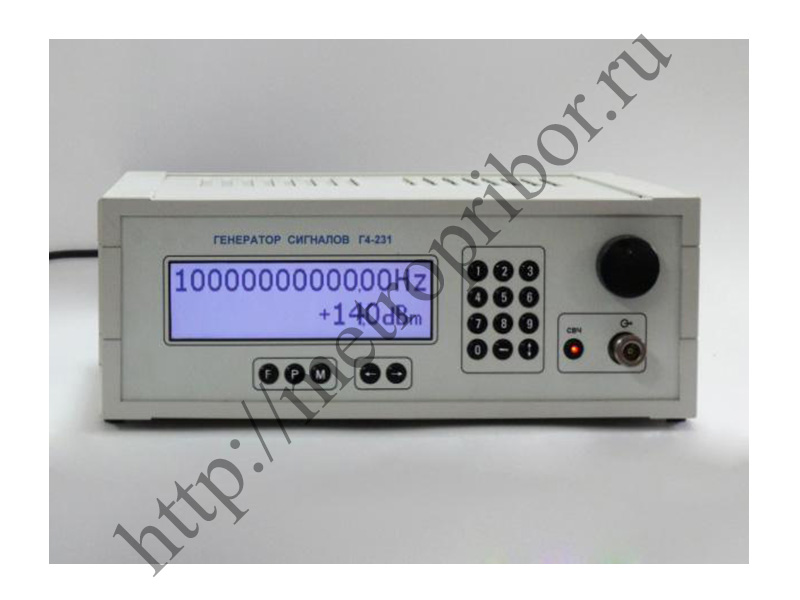

Г4-231 генератор сигналов предназначены для генерирования немодулированных колебаний с амплитудно-импульсной и линейно-частотной модуляцией. Генераторы Г4-231 используются для применения в качестве источников стандартного сигнала при регулировке, ремонте и поверке радиоизмерительной аппаратуры различного назначения. Технические характеристики Г4-231: Диапазон рабочих частот — от 1,25 ГГц до 10 ГГц. Пределы допускаемой погрешности установки частоты выходного сигнала — ±5·10–8. Минимальный шаг перестройки по частоте — 1,42·10–3 Гц. Пределы допускаемой нестабильности частоты выходного сигнала: — в интервале температур от 0° С до 55° С — ±5·10–8; — за сутки — ±5·10–10; — за год — ±5·10–8. Точность отсчета установленной частоты — 0,01 Гц. Фазовый шум при отстройке от несущей: — на 20 Гц — (-60) дБ; — на 20 кГц — (-80) дБ. Максимальное значение выходной мощности генератора при работе на согласованную нагрузку 50 Ом — 20 мВт. Диапазон изменения выходной мощности: — 0 дБ — 20 мВт; — 100 дБ — 2 пВт. Неравномерность выходной мощности уровня 0 дБм в рабочем диапазоне частот — не более ±0,8 дБ. Точность установки выходного уровня, погрешность аттенюатора — не более ±1 дБ. Шаг установки выходной мощности — 0,1 дБм. Сопротивление выхода — 50 Ом (номинальное значение). Уровень паразитных, гармонических и комбинационных спектральных составляющих — не более (-40) дБ. Длительность импульса в режиме внутренней и внешней импульсной модуляции — 1 мкс, 0,1 с. Скважность — Q32. Длительность фронтов радиоимпульса — не более 0,05 мкс. Затухание между радиоимпульсами — не менее 40 дБ. Дополнительная погрешность уровня входной мощности в режиме импульсной модуляции ±1 дБ. Прибор обеспечивает режим частотной линейной модуляции: — частота — 10 Гц, 10 кГц; — девиация: — в диапазоне 5 ГГц, 10 ГГц — до 10 МГц; — в диапазоне 2,5 ГГц, 5 ГГц — до 5 МГц; — в диапазоне 1,25 ГГц, 2,5 ГГц — до 2,5 МГц. Точность установки частоты модулирующего сигнала и девиации частоты — 1 Гц. Прибор обеспечивает требуемые параметры и характеристики с момента включения через — 15 мин. Прибор обеспечивает работу с последовательным интерфейсом — USB 1.1. Прибор допускает непрерывную работу при сохранении электрических параметров в пределах установленных норм в течение времени — не менее 24 ч. Средняя наработка на отказ прибора — не менее 20 000 ч. Габаритные размеры — 318?291?116 мм. Масса — до 10 кг. Условия эксплуатации Г4-231: Температура окружающего воздуха — от +5° С до +40° С; Относительная влажность — (70±15)%; Атмосферное давление — от 630 мм. рт. ст. до 795 мм рт. ст. Питание от сети переменного тока Г4-231: — частотой 50±1 Гц; — напряжением 220±22 В. Мощность, потребляемая прибором от сети питания при номинальном напряжении — до 40 В·А.
