Описание

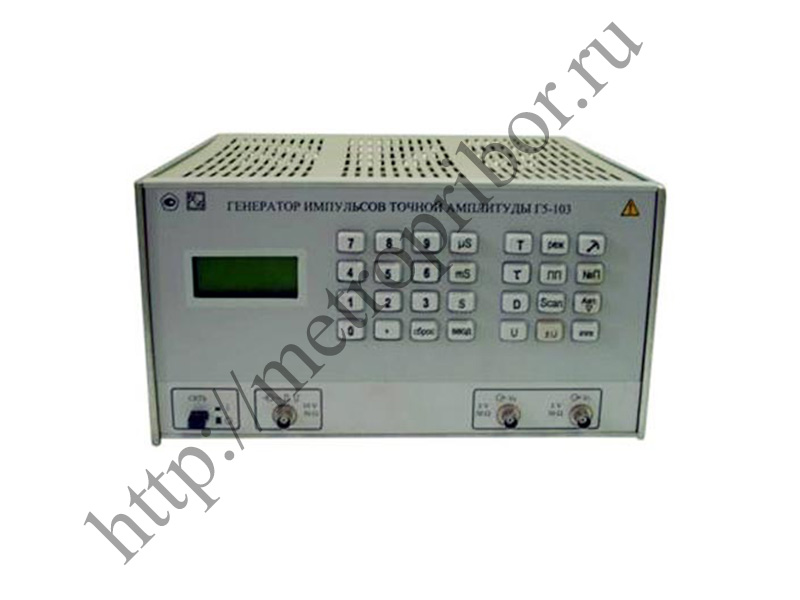

Генератор импульсов Г5-103 предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике и измерительной технике. По условиям эксплуатации относится к группе 1.1 климатического исполнения УХЛ по ГОСТ РВ 20.39.304 с пределом рабочих температур от 0°С до плюс 40°С и к группе 1.3 ГОСТ РВ 20.39.304 в части прочности к механическим воздействиям без предъявления требований работы на ходу. Генератор обеспечивает на основном выходе, на внешней согласованной нагрузке с сопротивлением (50±2,5) Ом формирование последовательностей одинарных прямоугольных импульсов положительной или отрицательной полярности, а также положительный или отрицательный уровень напряжения в режиме постоянного тока. Технические характеристики Г5-103 Амплитуда импульсов регулируется от 10 мВ до 10,0 В. Дискретность установки амплитуды импульсов и напряжения постоянного тока 1 мВ. Погрешность установки амплитуды импульсов в динамическом режиме при скважности не менее 2 не более: - ±(0,01U +2 мВ) в поддиапазоне от 1,0 В до 10,0 В; - ±0,015 U в поддиапазонах от 0,01 В до 0,1 В и от 0,1 В до 1,0 В. Погрешность установки напряжения в режиме постоянного тока не превышает: - ±0,007 U в поддиапазоне от 1,0 В до 10,0 В; - ±0,01 U в поддиапазоне от 0,01 В до 1,0 В; Период повторения импульсов при внутреннемзапуске от 0,1 мкс до 10,0 с. Дискретность установки периода повторения 0,05 мкс. Предел допускаемой основной погрешности установки периода повторения импульсов не более ±(1·10–6·Т+0,5 нс) Временной сдвиг импульса относительно синхроимпульса устанавливается в пределах от 0 до 9999999,0 мкс. Дискретность установки временного сдвига 0,1 мкс. Длительность импульсов при внутреннем запуске от 0,05 мкс до 9999999,0 мкс, при внешнем запуске — от 0,1 мкс до 9999999,0 мкс. Предел допускаемой основной погрешности длительности импульсов не более ±(1·10–6 ?+10 нс). Длительность фронта и среза импульсов должна быть не более 10 нс. Генератор обеспечивает автоматизированное управление изменяемыми временными и амплитудными параметрами через интерфейсы USB 2.0 или КОП согласно ГОСТ 26.003. Масса(кг): 8 Габариты(мм): 321?318?173 Заменяет: Г5-75
