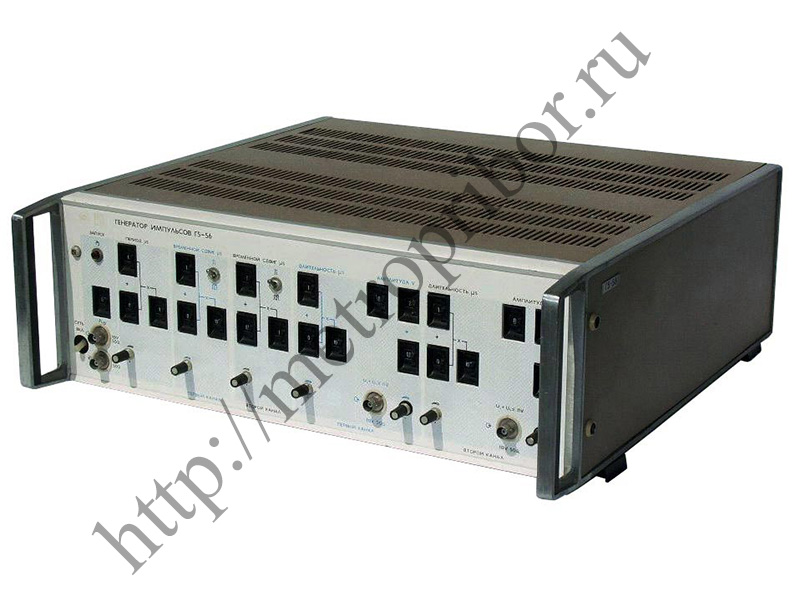

Генератор Г5-56

Генератор Г5-56 представляет собой источник импульсных напряжений с широким диапазоном регулировки периода повторения, временного сдвига, длительности и амплитуды выходных импульсов. Прибор предназначен для формирования одиночных и парных импульсов с нормированными временными и амплитудными параметрами.

Г5-56 применяют для исследования, настройки и проверки быстродействующих радиоэлектронных устройств, интегральных схем, систем связи, измерительной и вычислительной техники. Генератор подходит для испытания импульсных трактов, логических узлов, цифровых устройств, блоков синхронизации и аппаратуры, где требуется стабильный источник импульсов с малой длительностью фронта и среза.

Широкий диапазон установки временных параметров позволяет использовать прибор как при работе с короткими наносекундными импульсами, так и при формировании медленных последовательностей с периодом до 1 с. Возможность задания временного сдвига основного импульса относительно синхроимпульса, а также второго импульса пары относительно первого делает Г5-56 удобным для проверки временных задержек, схем совпадения, триггерных узлов и каналов обработки импульсных сигналов.

В генераторе предусмотрено дистанционное управление параметрами. Это расширяет возможности применения прибора в составе измерительных установок, автоматизированных стендов и испытательных комплексов, где необходимо оперативно изменять параметры импульсов без ручной перенастройки.

Режимы формирования импульсов

• Режим одинарных импульсов.
• Режим парных импульсов.
• Формирование основного импульса относительно синхроимпульса.
• Формирование второго импульса пары относительно первого импульса.
• Дистанционное управление параметрами - предусмотрено.

Период повторения

• Период повторения в режиме одинарных импульсов - 100 нс-1 с.
• Период повторения в режиме парных импульсов - 1 мкс-1 с.
• Погрешность установки периода повторения - 0,1T.

Амплитуда импульсов

• Максимальная амплитуда выходных импульсов на нагрузке 50 Ом - 10 В.
• Погрешность установки амплитуды - 0,1U.

Длительность импульсов

• Длительность импульсов - 10 нс-1 с.
• Погрешность установки длительности - 0,1t + 3 нс.

Фронт и срез

• Длительность фронта - не более 10 нс.
• Длительность среза - не более 10 нс.

Временной сдвиг

• Временной сдвиг основного импульса относительно синхроимпульса - 10 нс-1 с.
• Временной сдвиг второго импульса пары относительно первого - 100 нс-1 с.
• Погрешность установки временного сдвига - 0,1D + 3 нс.

Параметры формы импульса

• Выброс на вершине импульса - не более 5%.
• Выброс в паузе между импульсами - не более 5%.
• Неравномерность вершины импульса - не более 5%.
• Неравномерность исходного уровня в паузе между импульсами - не более 5%.

Управление

• Дистанционное управление параметрами - предусмотрено.
• Регулируемые параметры - период повторения, амплитуда, длительность и временной сдвиг.

Питание и потребляемая мощность

• Питание от сети переменного тока - 220 В.
• Частота питающей сети - 50 Гц.
• Частота питающей сети - 400 Гц.
• Потребляемая мощность - 220 В·А.

Габариты и масса

• Габаритные размеры - 488 x 170 x 480 мм.
• Масса - 20 кг.

Особенности прибора

• Источник импульсных напряжений для проверки быстродействующей аппаратуры.
• Формирование одиночных и парных импульсов.
• Период повторения одиночных импульсов 100 нс-1 с.
• Период повторения парных импульсов 1 мкс-1 с.
• Длительность импульсов 10 нс-1 с.
• Максимальная амплитуда 10 В на нагрузке 50 Ом.
• Длительность фронта и среза не более 10 нс.
• Временной сдвиг основного импульса 10 нс-1 с.
• Временной сдвиг второго импульса пары 100 нс-1 с.
• Выбросы и неравномерность уровня не более 5%.
• Дистанционное управление параметрами.
• Применение при исследовании интегральных схем, систем связи, измерительной и вычислительной техники.
