Описание

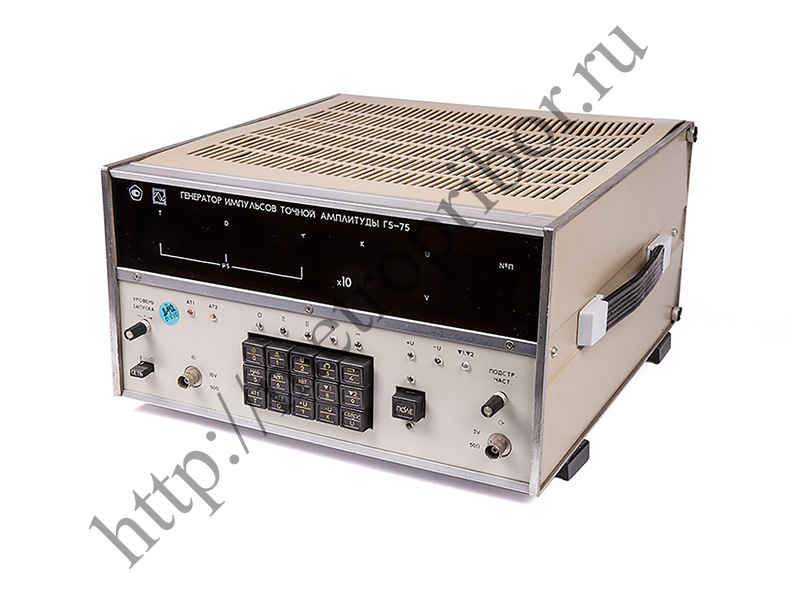

Период 0,1 мкс-99,9 мс, длительность 50 нс-1 с, амплитуда 0,001-9,999 В Погрешность установки амплитуды не болев 1%. Дистанционное управление. Генератор Г5-75 предназначен для генерирования одинарной и выходной последовательности импульсов переключаемой полярности. Генератор Г5-75 применяется для калибровки и поверки осциллографов, импульсных вольтметров, аналогоцифровых преобразователей, амплитудных селекторов и дискриминаторов. В приборе предусмотрена возможность дистанционного управления всеми параметрами и режимами работы. Основные технические характеристики прибора Г5-75: Период повторения: 0,1 мкс - 9,99 с. Амплитуда импульсов (на нагрузке 50 Ом): 0,01-9,999 В. Длительность: импульсов: 50 нс - 1 с; фронта, среза: не более 10 нс. Временной сдвиг основного импульса относительно синхроимпульса: 0- 9,97 с. Пределы основной погрешности установки %: амплитуды: ±1; временных параметров: ±0,1. Выбросы на вершине и в паузе после импульса не более 1%. Неравномерность вершины после времени установления, не превышающего 40 нс, не более 0,3%. Потребляемая мощность: 60 В*А. Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 40+28-12 Гц. Заменяет: В1-5, Г5-2, Г5-7А, Г5-6, Г5-30А, Г5-38, Г5-53, Г5-60 Аналог: HP 8114A Масса: 8 кг. Габариты: 310х172х324 мм.
