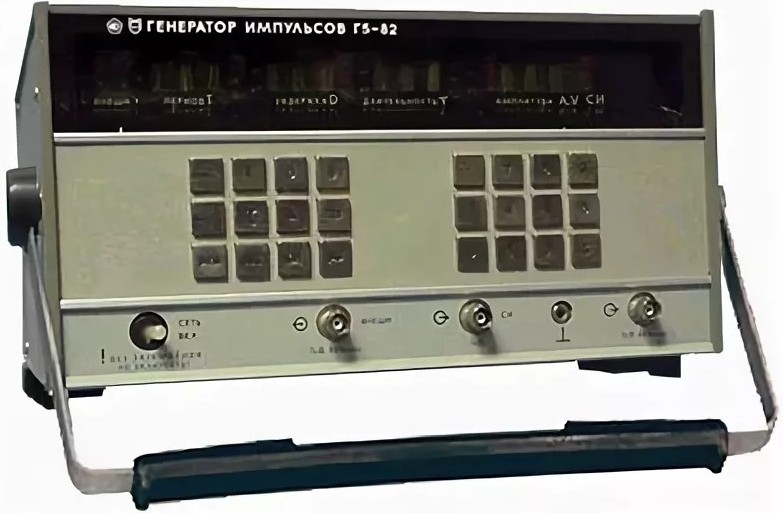

Генератор Г5-82

Генератор Г5-82 предназначен для формирования последовательностей одинарных и парных видеоимпульсов обеих полярностей. Прибор применяют при исследовании, регулировке, настройке и контроле импульсных, цифровых и радиоэлектронных устройств, где требуется задавать длительность, период повторения, амплитуду и временное положение импульсов.

Г5-82 может использоваться автономно или в составе автоматизированных измерительных систем с управлением через КОП. Такая возможность удобна при серийных испытаниях, настройке аппаратуры по заданной программе и повторяемом контроле параметров импульсных узлов. Цифровая индикация параметров облегчает установку режимов, а сенсорная клавиатура упрощает управление прибором.

Генератор рассчитан на работу в жестких условиях эксплуатации. Он формирует видеоимпульсы с амплитудой до 60 В, а входящее в состав прибора выносное устройство позволяет увеличить амплитуду видеоимпульсов до 100 В. Благодаря широкому диапазону длительностей и периодов повторения Г5-82 подходит как для быстрых импульсных процессов, так и для режимов с большими временными интервалами.

Формируемые сигналы

• Тип сигналов - видеоимпульсы.
• Режимы формирования - одинарные импульсы и парные импульсы.
• Полярность импульсов - обе полярности.
• Амплитуда импульсов - 0,006-60 В.
• Амплитуда видеоимпульсов с выносным устройством - до 100 В.

Период повторения

• Период повторения одинарных импульсов - 1 мкс-100 с.
• Период повторения парных импульсов - 2 мкс-100 с.
• Пределы основной погрешности установки периода повторения импульсов - ±0,003 T.

Длительность импульсов

• Длительность импульсов - 0,1 мкс-5 с.
• Эквивалентная запись диапазона длительности - 0,1-5·10^6 мкс.
• Пределы основной погрешности установки длительности импульсов - ±(0,03t + 0,04) мкс.

Временной сдвиг

• Временной сдвиг импульса - 0,1 мкс-5 с.
• Эквивалентная запись диапазона временного сдвига - 0,1-5·10^6 мкс.

Погрешность установки амплитуды

• Пределы основной погрешности установки амплитуды - ±(0,1U + 0,1) В.

Управление и индикация

• Индикация параметров - цифровая.
• Клавиатура - сенсорная.
• Управление в составе автоматизированных измерительных систем - через КОП.
• Предусмотрена автономная работа прибора.

Питание и потребляемая мощность

• Потребляемая мощность - 120 В·А.

Габариты и масса

• Габаритные размеры - 304 x 160 x 308 мм.
• Масса - 12,5 кг.

Рекомендуемая замена

• Рекомендуемая замена - РГ5-01.

Особенности прибора

• Формирование одинарных и парных видеоимпульсов.
• Работа с импульсами обеих полярностей.
• Длительность импульсов 0,1 мкс-5 с.
• Период повторения одинарных импульсов 1 мкс-100 с.
• Период повторения парных импульсов 2 мкс-100 с.
• Амплитуда импульсов 0,006-60 В.
• Увеличение амплитуды видеоимпульсов до 100 В с выносным устройством.
• Цифровая индикация параметров.
• Сенсорная клавиатура.
• Работа автономно и в составе АИС.
• Управление через КОП.
• Применение при настройке и контроле импульсных и цифровых устройств.
• Исполнение для жестких условий эксплуатации.
