Описание

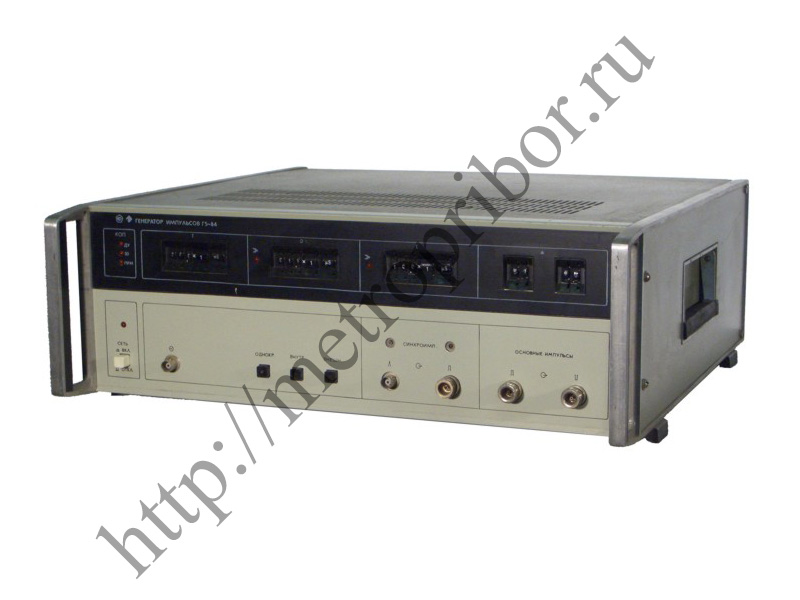

Период 1 мкс - 999 мс, длительность 1 нс - 999 мкс, амплитуда 5 - 9,9 В Обеспечивает установку всех параметров в трех десятичных разрядах (амплитуды - в двух) с гарантией погрешности в любой точке. Прибор Г5-84 предназначен для формирования импульсов обеих полярностей с широким диапазоном изменения всех основных параметров. Генератор Г5-84 используется при разработке, регулировке, проверке и испытаниях широкополосной импульсной радиоэлектронной аппаратуры, сверхскоростных изделий электронной техники. Управление: ручное и программное всеми параметрами и режимом запуска. Основные технические характеристики прибора Г5-84: Период повторения импульсов: 1 мкс - 999 мс. Длительность импульсов: 1 нс - 999 мкс. Длительность фронта: 70 пс, среза 200 пс. Амплитуда импульсов (регулируемая): 5-9,9 В. Выброс на вершине не более 0,1U. Неравномерность вершины не более 0,03 U. Временной сдвиг относительно синхроимпульса: 1 нс - 999 мкс. Пределы основной погрешности установки параметров: ±10 %. Потребляемая мощность: 160 В*А. Масса: 18 кг. Габариты: 480х160х475 мм.
