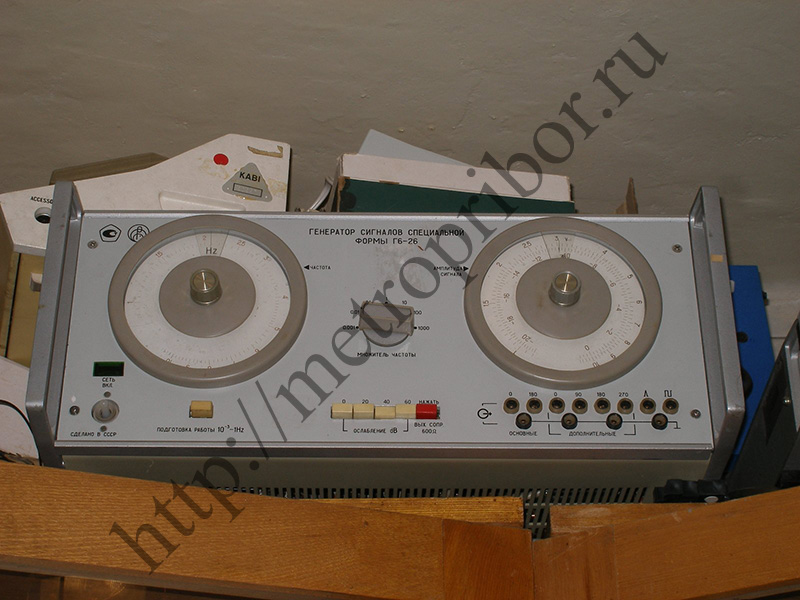

Генератор Г6-26

Генератор сигналов специальной формы Г6-26 предназначен для исследования систем автоматического регулирования и испытания радиотехнических устройств, работающих в диапазоне инфранизких и звуковых частот. Прибор используют как источник испытательных сигналов при настройке, проверке и анализе низкочастотных трактов, усилителей, фильтров, фазочувствительных схем и устройств управления.

Г6-26 выполнен по схеме интеграторного генератора. Такая схема позволяет формировать сигналы специальной формы с заданными частотными и фазовыми параметрами. Прибор построен на семи операционных усилителях высокого качества с каналом МДМ, благодаря чему обеспечивается получение синусоидальных сигналов с точно установленными фазовыми сдвигами.

Встроенное устройство стабилизации снижает коэффициент гармоник выходного сигнала, что важно при испытаниях аппаратуры, чувствительной к искажениям формы сигнала. Частота регулируется двумя способами: дискретно - переключением поддиапазонов, и плавно - внутри выбранного поддиапазона. Плавное перекрытие 1:10 делает настройку частоты удобной при лабораторных и исследовательских работах.

Принцип построения

• Схема построения - интеграторный генератор.
• Элементная база - 7 операционных усилителей высокого качества.
• Используется канал МДМ.
• Встроенное устройство стабилизации - предусмотрено.
• Регулировка частоты - дискретная и плавная.
• Плавное перекрытие внутри поддиапазона - 1:10.

Частотные характеристики

• Диапазон частот - 0,001 Гц-10 кГц.
• Количество поддиапазонов - 7.
• Основная погрешность установки частоты - ±2%.

Выходное напряжение

• Выходное напряжение на нагрузке 1 кОм - 1 мВ-10 В.
• Выходное напряжение на нагрузке 600 Ом - 500 мкВ-5 В.

Коэффициент гармоник

• Коэффициент гармоник - 0,5%.

Фазовые сдвиги

Генератор Г6-26 обеспечивает формирование выходных синусоидальных сигналов с несколькими фиксированными фазовыми сдвигами. Это позволяет применять прибор при исследовании фазовых соотношений, настройке фазочувствительных каналов и проверке устройств автоматического регулирования.

• Фазовые сдвиги выходных синусоидальных сигналов - 0°, 90°, 180° и 270°.
• Погрешность установки фазовых сдвигов - 1°-4°.

Прямоугольный сигнал

• Длительность фронта прямоугольного сигнала - 0,5 мкс.
• Длительность среза прямоугольного сигнала - 0,5 мкс.

Питание и потребляемая мощность

• Потребляемая мощность - 75 В·А.

Габариты и масса

• Габаритные размеры - 490 x 215 x 475 мм.
• Масса - 20 кг.

Особенности прибора

• Генератор сигналов специальной формы для инфранизких и звуковых частот.
• Диапазон частот 0,001 Гц-10 кГц.
• 7 частотных поддиапазонов.
• Интеграторная схема построения.
• Формирование синусоидальных сигналов с фазовыми сдвигами 0°, 90°, 180° и 270°.
• Погрешность установки фазовых сдвигов 1°-4°.
• Выходное напряжение до 10 В на нагрузке 1 кОм.
• Выходное напряжение до 5 В на нагрузке 600 Ом.
• Коэффициент гармоник 0,5%.
• Дискретная и плавная регулировка частоты.
• Плавное перекрытие внутри поддиапазона 1:10.
• Встроенное устройство стабилизации выходного сигнала.
• Применение при исследовании систем автоматического регулирования и испытании радиотехнических устройств.
